Toleranties bij lagers geven aan hoe nauwkeurig een lager is gemaakt, oftewel hoeveel de werkelijke afmetingen mogen afwijken van de nominale maat. Dit gaat om de boring, buitendiameter, breedte en de nauwkeurigheid van de loop. Hoe strenger de tolerantie, hoe kleiner de toegestane afwijking en hoe preciezer het lager past en draait. Voor zo'n 98% van alle toepassingen voldoet de standaardklasse ruimschoots: pas bij specifieke, precisiegevoelige toepassingen zoals CNC-spindels is een hoge tolerantieklasse een must. De tolerantie waardes zijn voor radiale lagers in ISO 492 vastgelegd.

Welke invloed hebben toleranties op de kwaliteit/ levensduur

Toleranties hebben invloed op kwaliteit en levensduur, maar die invloed is sterk afhankelijk van de toepassing. Het gaat hierbij om afwijkingen in de orde van enkele micrometers (µm) - dus duizendsten van een millimeter. Een strengere tolerantieklasse levert alleen daadwerkelijk voordeel op wanneer de omstandigheden daar ook om vragen. Voor veel toepassingen is de standaardklasse (P0) al meer dan voldoende, en betaal je bij een hogere klasse eigenlijk voor precisie die je niet nodig hebt.

Wanneer merk je het verschil wél?

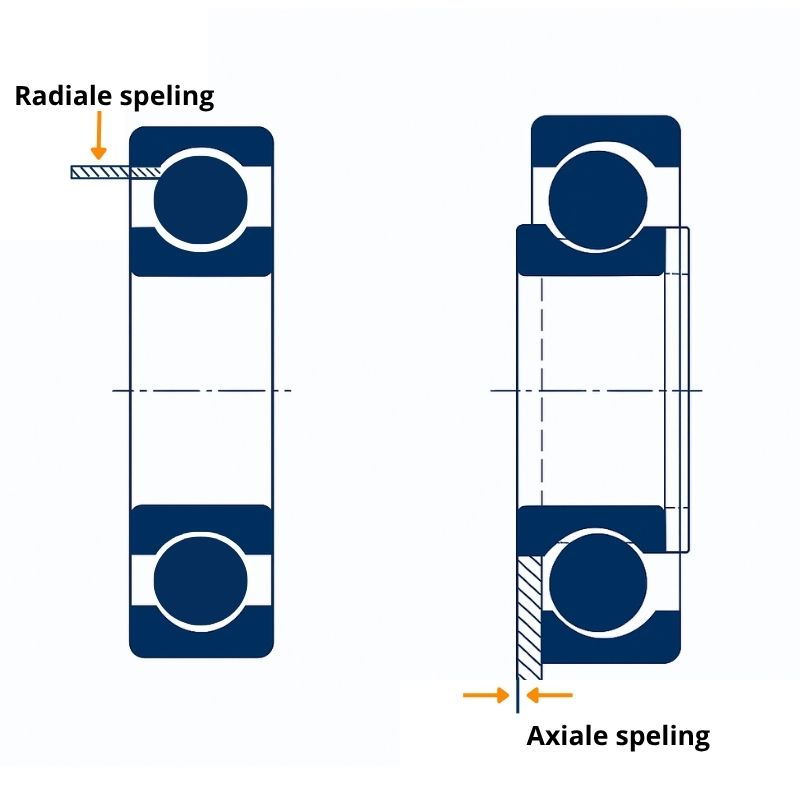

Een nauwere tolerantie zorgt voor minder interne speling en dus een gelijkmatigere belastingverdeling over de rolelementen. Dat effect wordt pas relevant bij:

• Hoge toerentallen - bij maximale snelheden tellen kleine afwijkingen in rondloop en scheefstand op tot merkbare trillingen, geluid en warmteontwikkeling.
• Lange draaiuren - hoe vaker een lager draait, hoe meer de belastingverdeling en materiaalvermoeiing gaan meetellen voor de levensduur.
• Precisietoepassingen - waar de positienauwkeurigheid van de as zelf cruciaal is, zoals bij cnc-spindels of meetapparatuur.

Wat is ABEC?

ABEC staat voor Annular Bearing Engineers' Committee en is een Amerikaanse tolerantienorm voor kogellagers. Net als ISO zegt ABEC iets over maat- en loopnauwkeurigheid, maar niet over de totale kwaliteit van het lager. Een hoger ABEC-getal betekent dus niet automatisch een langere levensduur of betere prestaties.

In de praktijk wordt ABEC vaak gebruikt als marketingterm, vooral bij skateboards, inline skates en kleine elektromotoren. Voor de meeste industriële toepassingen is de Europese ISO-classificatie duidelijker en gebruikelijker.

Belangrijk: deze vergelijking is indicatief. ABEC en ISO meten niet exact dezelfde eigenschappen en zijn daarom niet volledig uitwisselbaar. Gebruik de tabel dus als praktische richtlijn, niet als officiële conversietabel.

Hebben tolerantieklassen invloed op het geluid?

Niet direct. Een nauwkeuriger lager kan bij hoge toerentallen minder trillingen veroorzaken, maar het geluidsniveau wordt vooral bepaald door de kwaliteit van de loopbanen, de kogels, de smering en eventuele geluidsselectie door de fabrikant. Sommige fabrikanten leveren lagers die speciaal zijn geselecteerd op een laag geluidsniveau (bijvoorbeeld voor elektromotoren), maar dat staat los van de ISO-tolerantieklasse.

Waarom bestaan er eigenlijk toleranties?

Een klein stukje productieachtergrond: Geen enkel onderdeel kan exact op de nominale maat worden geproduceerd. Daarom worden toleranties vastgesteld: ze zorgen ervoor dat lagers wereldwijd uitwisselbaar zijn en toch betrouwbaar functioneren.

Invloed van de passing

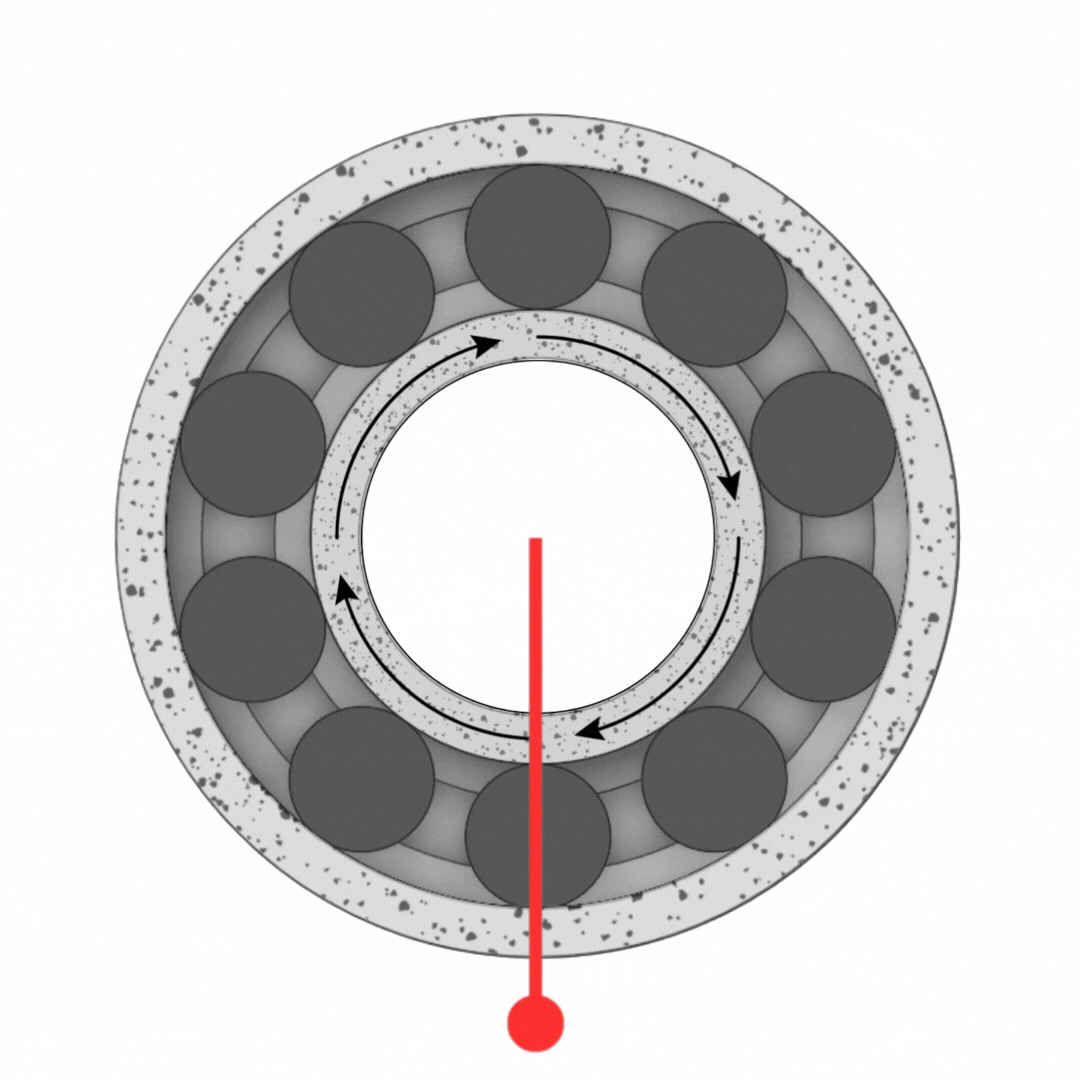

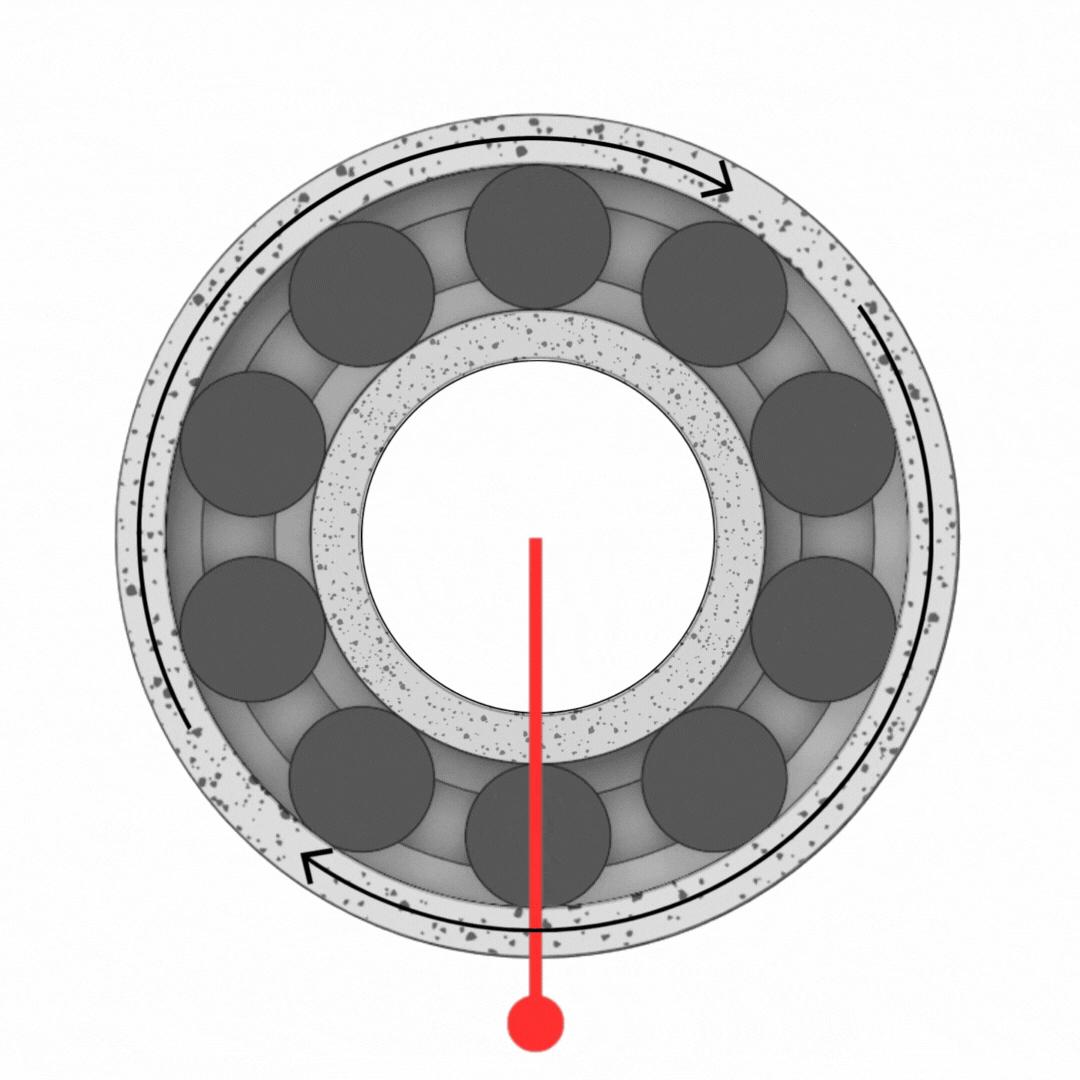

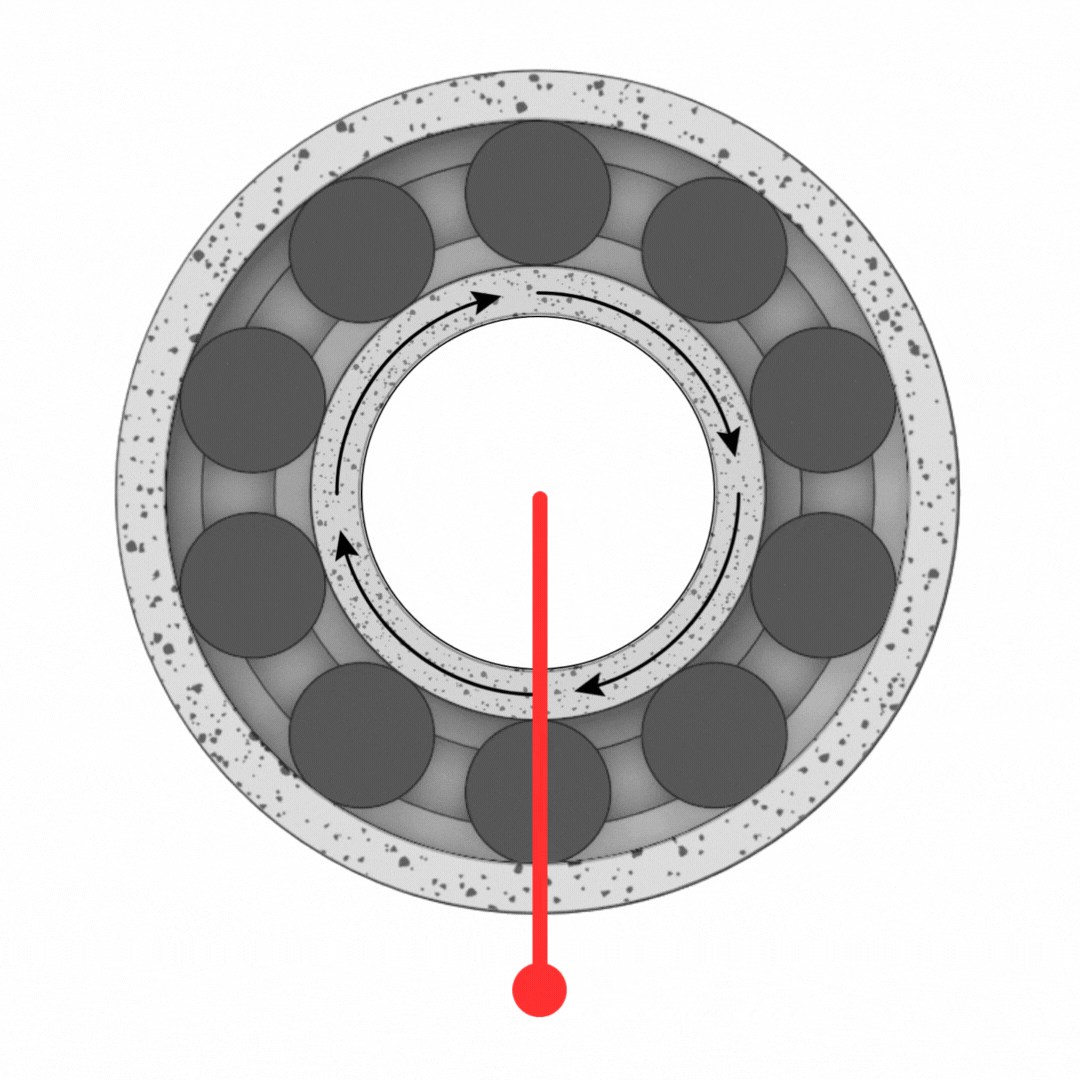

De tolerantieklasse van een lager zegt iets over de nauwkeurigheid van het lager zelf, maar de uiteindelijke werking wordt ook sterk bepaald door de passing op de as en in het lagerhuis. Zelfs een zeer nauwkeurig lager presteert slecht wanneer de as of het huis niet correct is bewerkt.

Een te losse passing kan ervoor zorgen dat de binnen- of buitenring gaat meedraaien op de as of in het huis. Dit veroorzaakt slijtage, warmteontwikkeling en een onnauwkeurige loop. Een te strakke passing kan juist de interne speling verkleinen, waardoor het lager warmer loopt en sneller beschadigt.

Daarom moet de tolerantieklasse altijd samen worden bekeken met de gekozen aspassing, huispassing, belastingrichting en bedrijfstemperatuur. Een hogere tolerantieklasse heeft pas echt waarde wanneer ook de aansluitende onderdelen nauwkeurig genoeg zijn uitgevoerd.

Praktisch gezegd: een P5-lager op een onnauwkeurige as levert geen P5-resultaat. De precisie van het totale systeem wordt bepaald door het lager én de montageomgeving.

Rondloopnauwkeurigheid

Rondloopnauwkeurigheid geeft aan hoe gelijkmatig een lager draait ten opzichte van zijn hartlijn. Bij een ideale rondloop draait de as zonder merkbare slingering. In de praktijk is er altijd een kleine afwijking aanwezig, uitgedrukt in micrometers.

Deze afwijking wordt vooral merkbaar bij hoge toerentallen en precisietoepassingen. Een mindere rondloopnauwkeurigheid kan leiden tot trillingen, geluid, warmteontwikkeling en een minder nauwkeurige positionering van de as.

Hogere tolerantieklassen, zoals P5 en P4, stellen strengere eisen aan de rondloop van de binnen- en buitenring. Daardoor zijn ze geschikt voor toepassingen waarbij een rustige en nauwkeurige loop belangrijk is, zoals spindels, meetapparatuur en hoogtoerige machines.

Voor standaard toepassingen is de rondloopnauwkeurigheid van een P0-lager meestal ruim voldoende. Alleen wanneer trillingen, geluidsniveau of positioneringsnauwkeurigheid kritisch zijn, wordt een hogere klasse echt relevant.

Hoe herken je een versleten industrieel lager?

Een versleten lager herken je meestal doordat de machine anders loopt dan normaal. Voor onderhoudsmonteurs zijn vooral afwijkingen in geluid, trillingen, temperatuur en speling belangrijk. Hoe eerder deze signalen worden opgemerkt, hoe kleiner de kans op gevolgschade aan assen, lagerhuizen, motoren of aandrijvingen.

Wat zijn de oorzaken van lagerslijtage?

Een versleten lager ontstaat vaak niet door ouderdom alleen. In de praktijk ligt de oorzaak meestal bij smering, vervuiling, vocht, overbelasting, montage of een lager dat niet goed past bij de toepassing. Hieronder lees je waar je als onderhoudsmonteur op moet letten.

Onvoldoende of verkeerde smering

Slechte smering herken je aan warmte, een brommend of schurend geluid en vet dat donker, hard of verbrand is. Controleer of het juiste vet is gebruikt, of er niet te weinig of juist te veel vet aanwezig is en of het smeerinterval past bij de toepassing. De oplossing zit meestal in het juiste smeermiddel, de juiste hoeveelheid en een passend smeerschema.

Vervuiling in het lager

Vuil, stof, zand of metaaldeeltjes veroorzaken putjes, indrukken en een ruwe loop. Een vervuild lager maakt vaak een schurend of ratelend geluid en voelt ruw aan wanneer je het met de hand draait. Controleer afdichtingen, lagerhuis en montageomgeving. Werk schoon en kies bij stoffige omstandigheden voor een beter afgedichte uitvoering.

Vocht en corrosie

Vocht zorgt voor roest, bruine verkleuring en putvorming op de loopbanen. Dit komt vaak voor bij buitenopstellingen, reinigingsomgevingen of machines die lang stilstaan. Controleer of vocht binnendringt via afdichtingen, condens of reiniging. In natte omgevingen kan een betere afdichting, waterbestendig vet of Rvs kogellagers nodig zijn.

Overbelasting

Overbelasting herken je aan warmte, zware trillingen of lagers die steeds sneller uitvallen. Controleer belasting, uitlijning, toerental, schokbelasting en passing. Komt schade telkens op dezelfde positie terug, dan ligt de oorzaak meestal niet in het lager zelf maar in de toepassing.

Verkeerde montage

Montageschade ontstaat vaak door scheef monteren, slaan met een hamer, vuil tijdens montage of kracht via de kogels of rollen. Dit herken je aan geluid of trillingen kort na installatie. Bij het monteren van lagers gebruik je passend montagegereedschap, werk schoon en breng montagekracht altijd over via de juiste ring.

Verkeerde lagerkeuze

Bij terugkerende lagerschade is het belangrijk om niet alleen naar het typenummer te kijken. In veel gevallen kun je de machineconstructie niet zomaar aanpassen, dus moet het vervangende lager zo goed mogelijk passen binnen de bestaande ruimte en toepassing.

Let daarom op belasting, toerental, temperatuur, afdichting, interne speling en materiaal. Ook het lager merk kan verschil maken. Een lager van een A-merk zoals SKF, FAG, INA, NTN of NSK kan in zware of kritische toepassingen betrouwbaarder zijn dan een goedkoper alternatief. Zeker bij machines waar stilstand veel kost, is de keuze voor kwaliteit vaak belangrijker dan alleen de laagste aanschafprijs.

Valt een lager steeds opnieuw uit? Plaats dan niet automatisch hetzelfde lager terug, maar controleer of een betere uitvoering, afdichting, speling of merkkeuze nodig is.

Veelgemaakte fouten bij lagerschade

De grootste fout is een lager vervangen zonder de oorzaak te controleren. Dan komt dezelfde storing vaak terug.

• Hetzelfde lager terugplaatsen zonder oorzaakonderzoek.
• Het lagerhuis volledig vol persen met vet.
• Monteren met slagkracht via de rollende delen.
• Beschadigde afdichtingen niet vervangen.
• As, passing, lagerhuis of uitlijning niet controleren.
• Een goedkoop of ongeschikt lager gebruiken in een kritische toepassing.

Wanneer moet je een lager vervangen?

Een lager hoeft niet bij ieder afwijkend geluid direct vervangen te worden. Toch zijn er signalen waarbij door laten draaien meer risico geeft dan tijdig ingrijpen. Zeker bij kritische machines kan een lager dat “nog wel even meegaat” uiteindelijk zorgen voor stilstand, spoedkosten en productieverlies.

Vervang of inspecteer het lager direct bij duidelijke speling, toenemende trillingen, overmatige warmte, metaaldeeltjes in het vet, beschadigde afdichtingen, roestvorming of zichtbare schade aan de loopbanen. Dit zijn signalen dat het lager niet meer betrouwbaar draait en vervolgschade kan veroorzaken aan as, lagerhuis, motor of aandrijving.

Bij terugkerende lagerschade is alleen vervangen niet genoeg. Controleer dan ook de smering, afdichting, montage, belasting, passing en lagerkeuze. Als dezelfde lagerpositie opnieuw uitvalt, zit de oorzaak vaak in de toepassing of omstandigheden rondom het lager.

Denk ook aan de inkoopkant

Voor onderhoudsmonteurs en inkopers is de vraag niet alleen wanneer een lager vervangen moet worden, maar ook hoe snel een vervangend lager beschikbaar is. Bij kritische machines kan levertijd net zo belangrijk zijn als de technische oorzaak.

Er zijn grofweg drie opties:

1. Spoedlevering of koerier regelen

Bij onverwachte uitval kan een spoedlevering of koerier nodig zijn. Dit is handig wanneer je snel moet schakelen, maar je blijft afhankelijk van beschikbaarheid bij de leverancier. Zeker bij minder gangbare lagers, specifieke merken of afwijkende uitvoeringen kan dat risico opleveren.

2. Kritische lagers zelf op voorraad leggen

Niet ieder lager hoeft op voorraad te liggen. Focus vooral op lagers waarvan stilstand direct geld kost, die lastig verkrijgbaar zijn of die in meerdere machines worden gebruikt. Zo voorkom je dat een relatief goedkoop onderdeel een complete productielijn stillegt.

3. Periodiek preventief vervangen

Bij kritische toepassingen kan preventief vervangen verstandiger zijn dan wachten tot het lager daadwerkelijk uitvalt. Ook als het lager technisch nog even mee kan, kan gepland onderhoud goedkoper zijn dan ongeplande stilstand, spoedtransport en noodreparatie.

Kort gezegd: kijk niet alleen naar de prijs van het lager, maar naar het risico van niet beschikbaar zijn.

Hoe voorkom je terugkerende lagerschade?

Terugkerende lagerschade voorkom je door niet alleen het onderdeel te vervangen, maar ook de oorzaak weg te nemen. Voor onderhoudsmonteurs betekent dit: schoon werken, correct monteren, goed smeren en controleren of het lager past bij de toepassing.

• Gebruik een lager dat geschikt is voor belasting, toerental, temperatuur en omgeving.
• Kies de juiste afdichting bij vuil, stof of vocht.
• Gebruik het juiste smeermiddel en voorkom zowel te weinig als te veel vet.
• Controleer as, lagerhuis, passing en uitlijning.
• Gebruik passend montagegereedschap en voorkom kracht via kogels of rollen.
• Onderzoek bij herhaalde schade altijd de achterliggende oorzaak.

Lagers monteren

Een kogellager monteren lijkt op het eerste gezicht een eenvoudige handeling: as, huis, lager - en klaar. In de praktijk gaat het daar vaak mis. Volgens SKF is 16% van al het lager uitval door onjuiste montage, vaak veroorzaakt door verkeerd toegepaste kracht of een verkeerde passing. De gevolgen zijn zelden direct zichtbaar, maar des te kostbaarder: vroegtijdige slijtage, overmatige speling of zelfs ongeplande machine-uitval.

Een correcte montage begint bij de juiste bevestigingsmethode - radiaal en axiaal - en eindigt bij de juiste montagetechniek. In dit artikel zetten we de verschillende bevestigingsvormen en montagemethoden overzichtelijk op een rij, inclusief praktische richtlijnen voor wanneer je welke methode toepast.

Bevestigingsmethodes lagers

Bij het vastzetten van lagers maak je altijd onderscheid tussen radiale bevestiging (op de as of in de lagerkamer) en axiale borging (het op zijn plaats houden in lengterichting). De juiste keuze wordt in de praktijk bepaald door belasting, toerental, passing en demonteerbaarheid.

Radiale bevestiging

Met een radiale bevestiging wordt bedoeld hoe het lager rondom de as wordt vastgezet - dus in de richting loodrecht op de as. Het gaat hier om de passing tussen de binnenring en de as, of tussen de buitenring en de lagerkamer. Het doel is voorkomen dat een lagerring gaat meedraaien of “kruipen” op zijn passing onder invloed van belasting.

Perspassing

De meest gebruikte methode is een lagerpassing. Hierbij is de as iets groter of de lagerkamer iets kleiner uitgevoerd dan de nominale lagermaat, zodat het lager klemmend gemonteerd wordt. De hoofdregel is eenvoudig: de ring waarop de belasting roteert, krijgt een klemmende passing. Daarmee voorkom je dat de ring gaat “kruipen” op de as of in het huis. In zwaardere toepassingen of bij hogere toerentallen is een perspassing vrijwel altijd noodzakelijk. Bij lichte belasting en lage toerentallen kan soms een overgangspassing volstaan, maar dat is een bewuste afweging.

Klembus

Een klembus wordt toegepast bij lagers met conische boring. Hiermee monteer je een lager op een cilindrische as zonder vaste schouder. Het voordeel is eenvoudige montage en demontage, vooral bij grotere lagers. De klemming wordt ingesteld door het lager axiaal op de bus te trekken. Dit zie je veel in onderhoudsgevoelige installaties of bij grotere vermogens.

Lijm

Lijmverbindingen (bijvoorbeeld met borgmiddelen zoals Loctite) worden vooral gebruikt bij lichte tot middelzware belastingen of wanneer een passing iets versleten is. Het is geen vervanging voor een noodzakelijke zware perspassing, maar wel een praktische oplossing om kruipen te voorkomen wanneer mechanische bewerking niet wenselijk of mogelijk is.

Axiale bevestiging

Een axiale bevestiging zorgt ervoor dat het lager in de lengterichting van de as op zijn plaats blijft en niet kan verschuiven door axiale krachten of trillingen. Denk aan een as-schouder, borgmoer, flens of seegerring die het lager tegen een vaste aanslag positioneert. In de praktijk wordt dit gecombineerd met een radiale bevestiging, zodat het lager zowel tegen meedraaien als tegen axiale verplaatsing is gezekerd.

Borgmoer

Een borgmoer wordt toegepast wanneer het lager op een schroefdraad wordt opgesloten. Dit zie je vaak bij lageropstellingen waar afstelling of voorspanning nodig is. Het voordeel is dat demontage relatief eenvoudig blijft.

Seegerring

Een seegerring is compacter en goedkoper, maar geschikt voor lichtere axiale belastingen. Bij hogere krachten of nauwkeurige positionering is een schouder of borgmoer mechanisch betrouwbaarder.

T-bussen

Een T-bus wordt geplaatst op de binnenring en kan aan beide kanten geplaatst worden, of alleen aan de tegenoverliggende zijde van de schouder. Het wordt gemonteerd met een bout en moer. De binnenring draait niet dus het is alleen toepasbaar is bij perspassingen voor bijv. wielnaven, looprollen en roterende huizen.

Montagemethodes lagers

Een lager correct bevestigen is stap één, maar schadevrij monteren bepaalt uiteindelijk de levensduur. De belangrijkste regel blijft altijd: oefen montagekracht uitsluitend uit op de ring met de perspassing. Zodra kracht via de kogels of rollen wordt overgebracht, ontstaat directe inwendige schade die je pas later terugziet in trillingen of voortijdige uitval.

Mechanische montage

Mechanische montage (koude montage) wordt toegepast bij kleinere lagers tot circa 80 mm boring. De montagekracht wordt hierbij mechanisch aangebracht met een slagbus of pers.

Praktische richtlijnen:

• Zorg dat as en lagerzitting schoon, braamvrij en maatvast zijn.
• Breng een dunne oliefilm aan op de passing om invreten tijdens montage te voorkomen.
• Bij een perspassing: oefen kracht uitsluitend uit op de ring met de klemmende passing (as = binnenring, huis = buitenring).
• Gebruik nooit directe hamerslagen op het lager of op afdichtingen.

Met een slagbus wordt het lager met lichte, gelijkmatige slagen gemonteerd. De bus moet volledig vlak aanliggen op de juiste ring. Met een pers wordt het lager gecontroleerd en recht uitgelijnd op zijn plaats gedrukt. Bouw de kracht rustig op en controleer dat het lager niet scheef trekt. Bij correcte montage is duidelijk voelbaar wanneer het lager tegen de aanslag komt.

Tip: Door het lager te koelen in een vriezer krimpt de buitenring, waardoor deze met minder kracht in de lagerzitting kan worden geplaatst. Zodra het lager weer op omgevingstemperatuur komt, zet het uit en ontstaat een stevige passing.

Thermische montage

Thermische montage wordt gedaan bij grotere lagers vanaf een boring 80 mm of bij strakkere perspassingen. Door het lager gecontroleerd te verwarmen - meestal tussen 80 en 110 °C - zet de binnenring uit en kan het zonder kracht op de as worden geschoven. Dit voorkomt beschadiging en zorgt voor een gelijkmatige passing. In professionele omgevingen gebeurt dit vaak met inductieverwarming, bijvoorbeeld met apparatuur van SKF. Oververhitting moet altijd worden voorkomen om materiaaleigenschappen en smering niet aan te tasten.

Hydraulische montage

Hydraulische montage wordt toegepast bij grotere lagers (vanaf circa 150 mm boring) en bij conische passingen. Met een hydraulische moer of via olie-injectie wordt de wrijving tijdelijk verminderd, zodat het lager gecontroleerd en zonder schokbelasting op zijn positie schuift.

Bij lagers met een conische boring en klembus wordt de passing gecreëerd door het lager axiaal op te schuiven. Deze axiale verplaatsing bepaalt direct de reductie van de interne radiale speling. Daarom moet tijdens de montage altijd de speling of de voorgeschreven opschuifmaat worden gecontroleerd.

Te ver opschuiven leidt tot te hoge voorspanning, extra warmteontwikkeling en versnelde slijtage. Te weinig opschuiven kan zorgen voor onvoldoende passing en het risico op kruipen. Nauwkeurige controle tijdens montage is daarom essentieel voor een betrouwbare werking.

Lagers demonteren

Een lager demonteren lijkt eenvoudiger dan monteren, maar onjuiste demontage is een veelvoorkomende oorzaak van as- en huisbeschadiging. In veel gevallen wordt niet alleen het lager vervangen, maar ook de passing aangetast door verkeerde krachtuitoefening of ongeschikt gereedschap. Een correcte demontage voorkomt gevolgschade en verkort stilstand.

Mechanische demontage

Mechanische demontage is de meest toegepaste methode bij kleine tot middelgrote lagers.

Lager trekker

Een twee- of driearmige trekker wordt gebruikt wanneer het lager vrij toegankelijk is. De grijparmen moeten correct achter de juiste ring worden geplaatst. Bij een perspassing op de as wordt altijd aan de binnenring getrokken. Gelijkmatige krachtopbouw voorkomt scheef trekken en beschadiging van de as.

Pers of uittrekbus

Wanneer het lager in een huis gemonteerd zit, kan het met een pers of uitdrijfgereedschap worden verwijderd. De kracht wordt hierbij uitsluitend op de buitenring aangebracht. Zorg voor een stabiele ondersteuning van het huis om spanningen en scheurvorming te voorkomen.

Mechanische demontage is geschikt zolang de benodigde kracht beheersbaar blijft en geen risico vormt voor passing of constructie.

Demontage met warmte

De binnenring van een cilinderlager heeft doorgaans een strakke perspassing op de as. Mechanische demontage vereist daardoor hoge krachten en vergroot het risico op as- of ringschade.

Gerichte verwarming van de binnenring is in dat geval de aangewezen methode. Door gecontroleerd te verwarmen zet de ring uit, neemt de klemming tijdelijk af en kan demontage zonder overmatige kracht plaatsvinden.

Gebruik geschikte verwarmingsapparatuur die de binnenring gelijkmatig op temperatuur brengt. Verwarm uitsluitend de ring met de perspassing en voorkom oververhitting om maatvastheid en materiaaleigenschappen niet te beïnvloeden.

Hydraulische demontage

Hydraulische technieken worden toegepast bij grote lagers en bij conische passingen waar hoge demontagekrachten vereist zijn. Mechanische methoden zijn hier vaak onvoldoende of veroorzaken ongecontroleerde belasting.

Met hydraulische pompen, moeren of trekkers kan een hoge, gecontroleerde en gelijkmatig opgebouwde kracht worden uitgeoefend. Dit voorkomt schokbelasting en vermindert het risico op beschadiging van as of huis.

Bij conische zittingen wordt vaak olie-injectie toegepast. Door onder druk een dunne oliefilm tussen as en lager aan te brengen, wordt de wrijving sterk verlaagd. Het lager kan daardoor gecontroleerd en met aanzienlijk minder kracht worden los geschoven.

Hydraulische demontage verdient de voorkeur bij grote diameters en zware perspassingen, omdat de kracht nauwkeurig regelbaar is en de kans op passing- of constructieschade aanzienlijk kleiner is dan bij mechanisch loslaan.

Belasting & toerental

De eerste check is functioneel: radiale belasting (Fr), axiale belasting (Fa) en toerental (n). Daarmee filter je direct welke lagerinsert en welk huis überhaupt in aanmerking komen.

Type belasting: radiaal, axiaal of gecombineerd

• Bij radiale belasting (transportrollen, ventilatoren, lichte aandrijvingen) is een standaard insert-lager in een gietijzeren lagerhuis in de meeste gevallen voldoende.
• Lagerblokken met insertlager worden meestal in paren toegepast en zijn bedoeld voor radiale belasting. Axiale belasting wordt beperkt aanbevolen (max. 15–20% van de radiale belasting).
• Bij schok- en wisselbelasting kies je een zwaardere serie, bijvoorbeeld van UC200 naar UC300.

As en uitlijning

Lagerblokken met Y-insert worden veel gebruikt omdat je de as eenvoudig kunt ondersteunen en monteren, zonder zelf een precieze lagerzitting of aspassing te moeten maken. Je steekt de as door het insertlager, positioneert het lager op de juiste plek en borgt het met stelschroeven of een klemring. Dat is snel, onderhoudsvriendelijk en voor de meeste machines technisch voldoende.

Uitlijning blijft cruciaal. Een Y-lager compenseert kleine montageafwijkingen (tot ca. 2° statisch), maar bij bedrijf moet de as-/lagerlijn goed kloppen. Staan lagerblokken scheef of niet in lijn, dan krijg je extra wrijving en warmte en slijten vet en afdichtingen sneller. Monteer daarom op een vlakke, stijve ondergrond en borg pas definitief wanneer de as vrij en zonder spanning draait.

Omgeving

In de praktijk bepaalt de omgeving vaak meer dan de belasting hoe lang een lagerblok meegaat. Vuil en stof zijn de klassiekers: fijne deeltjes kruipen langs afdichtingen naar binnen en werken vervolgens als schuurmiddel, waardoor loopbanen en afdichtlippen versneld slijten. Dat zie je veel bij transportbanden en in hout-, steen- en metaalbewerking. Water en reiniging vormen de tweede grote boosdoener. Spatwater of condens kan corrosie starten en vet verdunnen, maar vooral reinigen met water (zeker met hoge druk) is risicovol: het drukt vocht en vuil langs de afdichting naar binnen en spoelt het vet eruit. Het gevolg is meer wrijving, warmte en uiteindelijk vroegtijdige lageruitval. Daarom geldt als simpele regel: houd lagerblokken zo schoon en droog mogelijk, richt reiniging nooit direct op de afdichtingen, en kies bij natte of “vuile” toepassingen voor goede afdichtingen en een passend smeer- en onderhoudsregime.

Montagevorm

De keuze van het lagerblok is makkelijk gemaakt omdat het een kant-en-klare oplossing is om een as te ondersteunen. Toch valt of staat de betrouwbaarheid met de juiste lagerblokvorm.

Staand lagerblok

Het staande lagerblok is de meest gebruikte montagevorm. De unit heeft een voet en wordt horizontaal op een frame of fundatie gemonteerd.

Deze opstelling is constructief gunstig bij radiale belasting: de krachten lopen direct via het huis naar beneden in de ondergrond. Daardoor is dit type geschikt voor middelzware tot zwaardere toepassingen.

Wanneer toepassen:

• Bij assen boven een frame of machinebed
• Wanneer stabiliteit prioriteit heeft
• Bij hogere radiale belastingen of langere asoverspanningen

Flenslagerblok

Een flenslagerblok monteer je tegen een wand of machineframe. De lagerunit heeft een vlakke flens met meerdere boutgaten en centreert zich rond het asgat.

De krachten worden via de boutverbinding in het montagevlak geleid in plaats van via een voet op een ondergrond.

Wanneer toepassen:

• Als de as door een wand of zijplaat loopt
• Bij compacte constructies
• Wanneer weinig montageruimte in de hoogte beschikbaar is

Take-up units

Spanlagerblokken, ook wel take-up units genoemd, zijn verstelbare lagerunits waarbij het lagerhuis in een sleufconstructie zit.

De unit kan verschoven worden om ketting- of bandaandrijvingen op spanning te brengen.

Wanneer toepassen:

• Bij transportbanden
• Bij ketting- of riemaandrijvingen
• Wanneer periodieke naspanning nodig is

Vergrendeling op de as

Een huislager of Y lager is in de basis bedoeld voor radiale belasting. Het grootste deel van de kracht werkt loodrecht op de as. Axiale krachten, langs de asrichting, kunnen worden opgenomen maar in beperkte mate. De gekozen vergrendelmethode bepaalt in hoge mate hoe betrouwbaar dat gebeurt.

Er zijn verschillende manieren om het lager op de as te fixeren.

Stelschroeven zijn de meest gebruikte oplossing. Twee schroeven op 120° zetten het lager vast op de as. Het juiste aandraaimoment is essentieel. Voor een M6 schroef is dat ongeveer 4 Nm, voor M8 circa 6,5 Nm en voor M10 ongeveer 16,5 Nm. Te los geeft slip, te vast kan de as beschadigen en onbalans veroorzaken.

Een excentrische ring is geschikt bij een constante draairichting. Bij frequent wisselen van draairichting neemt de betrouwbaarheid af.

Adapter of concentrische klemsystemen geven een gelijkmatige klemming rondom de as en minimaliseren de kans op slip. Dit is de juiste keuze bij hogere toerentallen, trillingen of wisselende belasting.

De juiste vergrendeling kies je op basis van belasting en draairichting. Daarmee voorkom je slip, speling en vroegtijdige slijtage.

Smering & onderhoud

Smering bepaalt direct de levensduur van een lager. Zonder voldoende vet ontstaat metaalcontact, loopt de temperatuur op en versnelt slijtage.

De meeste lagerblokken zijn nasmeerbaar via een smeernippel. Periodiek nasmeren is noodzakelijk bij hogere belasting, hogere toerentallen of vervuilde omgevingen. De juiste smeerperiode hangt af van belasting, toerental en bedrijfscondities.

Te veel vet is niet goed. Overvullen veroorzaakt warmteopbouw en kan afdichtingen beschadigen. Smeer daarom gecontroleerd en bij een draaiende as. Stop met nasmeren zodra nieuw vet zichtbaar wordt bij de afdichting. Blijf je dan doorpompen of smeer je te snel, dan kan de druk de afdichtlippen beschadigen. Overmatig smeren is een veelvoorkomende oorzaak van voortijdige lagerproblemen.

Bij vervanging kan het insertlager uit het huis worden gedrukt via de uitsparing in het lagerblok, met een passend langwerpig stuk gereedschap. Hierdoor hoeft het complete huis niet te worden vervangen.

Correct smeren en tijdig onderhoud voorkomen oververhitting, slijtage en vroegtijdige uitval.

Technische verschillen tussen open, ZZ en 2RS lagers

Open lagers

Open kogellagers hebben geen geïntegreerde afdichtingen of afdekkingen. De kogels en loopbanen zijn volledig zichtbaar en toegankelijk. Doordat er niets langs de ringen of kogels wrijft, creëert een open lager geen extra wrijving; dit zorgt voor een soepele loop en het hoogst mogelijke toerental. Wel betekent de open bouw dat vuil, stof of vocht ongehinderd het lager kunnen binnendringen. Echter kan een open kogellager ook extern worden afgedicht met bijvoorbeeld keerringen, labyrintafdichtingen, V-ringen of een eigen constructie in de behuizing. In dergelijke ingesloten toepassingen is vervuiling minimaal en kan het open lager optimaal presteren. Open lagers worden dan ook voornamelijk toegepast in schone, goed afgeschermde omgevingen.

ZZ-lagers (met stalen shields)

Een ZZ-lager is een kogellager met aan beide zijden een dun metalen schild (beschermplaatje) in de buitenring. Deze stalen shields zijn niet-contact afdichtingen: ze raken de binnenring niet, maar laten een nauwe spleet vrij. Hierdoor ontstaat wel bescherming tegen binnendringend vuil: het schild blokkeert grove deeltjes en stof tot op zekere hoogte, maar er blijft een kleine opening waarlangs fijn stof of vocht kan binnendringen. Het grote voordeel van de ZZ-constructie is dat er vrijwel geen extra wrijving wordt toegevoegd, waardoor het lager bijna net zo licht loopt als een open lager. ZZ-lagers worden vooraf gevuld met vet; het metalen schild helpt dit vet in het lager te houden. Ze zijn geschikt voor toepassingen met beperkte vervuiling waar hoge snelheden en weinig wrijving gewenst is, bijvoorbeeld elektrische motoren of ventilatoren.

2RS-lagers (met rubber afdichtingen)

2RS-lagers zijn aan beide zijden voorzien van rubberen afdichtlippen (NBR) die in contact staan met de binnenring. Deze slepende afdichtingen wrijven licht op de binnenring en vormen zo een gesloten barrière tegen vuil en vocht. Een 2RS-afdichting sluit de ruimte tussen binnen- en buitenring vrijwel geheel af, waardoor stof, modder of water bijna niet in het lager kunnen dringen. De keerzijde is dat de slepende afdichting een beetje extra weerstand creeert. Het maximale toerental van een 2RS-lager ligt circa. rond 70% van dat van een open variant met dezelfde afmetingen, vanwege de wrijving van de afdichtlip. Ook is het temperatuurbereik beperkt door het rubbermateriaal (standaard nitrilafdichtingen zijn bruikbaar tot ongeveer 110 °C). 2RS-lagers worden standaard met vet gevuld en blijft opgesloten in het kogellager. De lagers zijn geschikt voor vuile of vochtige omgevingen waar maximale bescherming gewenst is en een iets hoger wrijvingsmoment acceptabel is.


Wrijving en maximaal toerental

Elke afdichting die contact maakt met draaiende onderdelen veroorzaakt wrijving. Bij open en ZZ-lagers is er geen contact, dus de lagerweerstand blijft minimaal en het toerental is begrensd volgens de specificaties van de fabrikant. 2RS-lagers hebben door hun slepende rubberlippen een iets hogere loopweerstand. Dit uit zich in een hoger aanloopkoppel en een lichte temperatuursverhoging bij hoge snelheden, omdat de afdichting constant over de binnenring wrijft. Fabrikanten geven daarom een verlaagd maximaal toerental ten opzichte van open/ZZ-uitvoeringen, doorgaans rond 70% van het oorspronkelijke maximum. Voor toepassingen die nabij het maximale toerental van een lager draaien, is een open of ZZ-type daarom vaak geschikter. Door de lagere wrijving is er minder energieverlies en warmteontwikkeling, waardoor het lager minder snel slijt en de kans op voortijdige uitval afneemt. In zulke situaties weegt de efficiëntie en bedrijfszekerheid zwaarder dan de extra bescherming van contactafdichtingen. In situaties waar een goede bescherming als hoog toerental vereist zijn, bestaan overigens ook licht slepende afdichtingen zoals de typen 2RZ of 2RSL bij SKF die een compromis vormen: ze dichten beter af dan lagers met metalen schild, maar met minder wrijving dan een volle 2RS afdichting.

Montage en installatie

Bij het monteren van kogellagers met verschillende afdichtingen zijn er enkele aandachtspunten. Open lagers zijn het meest kwetsbaar voor vervuiling tijdens montage; zorg voor absolute reinheid zodat er geen stof of vuil in het lager komt voordat het in gebruik is genomen. Vaak worden open lagers tijdens het machineontwerp voorzien van aparte huisafdichtingen in combinatie met oliekeerringen of v ringen. ZZ- en 2RS-lagers zijn af fabriek voorzien van hun afdichting en vetvulling. Gebruik geschikte montagehulpmiddelen zoals een slagbusset hiermee voorkom je dat gereedschap langs de afdichtingen schraapt.

Toepassing in specifieke omgevingen

Vuile omgevingen

In een stoffige of vuile omgeving (bijvoorbeeld graanmolens, houtzagerijen, mijnbouw of landbouwmachines op het land) is de beschermingsgraad van het lager doorslaggevend. Open lagers zijn in veel gevallen ongeschikt tenzij het écht goed wordt afgesloten maar dan nog bestaat de kans dat binnen de kortste keren stof of zand de loopbanen beschadigen. Een 2RS lager is doorgaans de beste keuze voor stofrijke en vuile omgevingen. De afdichtingen houden grotendeels van het stof en vuil buiten, hierdoor is de kans op slijtage door externe factoren zo laag mogelijk. Denk aan transportbandrollen in aardappelverwerkingslijnen of lagers in grondbewerkingsmachines. 2RS-afdichtingen zorgen hier voor betrouwbare werking ondanks stof, zand en vuil. In toepassingen met alleen droog stof en lichte vervuiling kunnen ZZ-lagers volstaan. Echter, bij fijn stof of langere inzet zullen ook shields uiteindelijk wat vuil doorlaten. In kritieke, zeer vuile omstandigheden kiest men daarom vrijwel altijd voor volledig afgedichte 2RS diepgroef kogellagers, soms zelfs met extra externe afdichtingen of kassette-seals eromheen voor dubbele bescherming.

Hoge snelheden

Voor hogesnelheidstoepassingen zoals elektromotoren, hoge-toerental pompen of spindels is lage wrijving en lage warmteontwikkeling essentieel. Open of ZZ-lagers zijn hier doorgaans de aangewezen keuze, mits de omgeving schoon genoeg is. Omdat er geen of nauwelijks contactwrijving is, kunnen deze lagers hun nominale toerenlimiet benutten zonder overmatige warmteproductie. Veel elektrische motoren en industriële ventilatoren maken bijvoorbeeld gebruik van ZZ-lagers: ze draaien vrijwel net zo licht als een open lager, met voldoende bescherming tegen stof in de motoromgeving. 2RS-lagers worden bij zeer hoge snelheden liever vermeden vanwege de drag die hun afdichtingen veroorzaken. De extra warmte en wrijving kunnen bij extreme toerentallen voor versneld vetverval of zelfs lagerschade zorgen. Alleen als de rotatiesnelheid relatief matig is en de omgevingscontaminatie hoog, zal men afgewogen toch een 2RS-type inzetten om het vuil buiten te houden - men accepteert dan het lagere max. toerental als compromis. In situaties waar echt beide nodig zijn (relatief hoog toerental én vuile omgeving) kan een speciaal type afdichting (bijv. non-contact rubber RZ) of een andere lageroplossing (bijv. een ander lagerstype met aparte labyrintafdichtingen) uitkomst bieden.

Frequente reiniging

Apparatuur die regelmatig wordt gereinigd, bijvoorbeeld in de voedselverwerking denk aan transportbanden in slachterijen of lagers in melkmachines die met hogedruk worden schoongespoten, stellen unieke eisen aan lagers. Hier is niet zozeer constant vuil aanwezig, maar juist herhaaldelijke blootstelling aan water, reinigingsmiddelen en eventueel stoom. 2RS-lagers zijn in deze context sterk aan te bevelen. De rubber afdichtingen houden reinigingswater en schoonmaakchemicaliën grotendeels buiten het lager. In de voedingsmiddelenindustrie wordt om die reden altijd afgedichte rvs kogellagers gebruikt omdat hygiëne en afdichting zwaarder wegen dan een iets hogere wrijving. Denk aan lagers in transporteurs die dagelijks worden afgeklopt en gewassen: een open lager zou bij elke wasbeurt zijn vet verliezen en vocht insluiten, terwijl een 2RS-lager dit beter afschermt. ZZ-lagers bieden onvoldoende bescherming tegen indringend vocht in dergelijke gevallen - water kan relatief gemakkelijk langs de metalen schild in het lager dringen, vooral onder hogedrukspuiten. In agrarische machines zoals bij landbouwvoertuigen die regelmatig modderig worden en daarna schoongespoten geldt hetzelfde principe: gebruik bij voorkeur lagers met goede afdichtingen. Let wel dat zelfs 2RS-lagers niet onbeperkt waterdicht zijn. Bij zeer frequente natte reiniging moet men eventueel het smeervet periodiek vervangen of extra afdichting met keerringen. Maar over het algemeen zal een afgedicht lager de reiniging probleemloos doorstaan zonder dat water binnendringt of extra onderhoud nodig is.

Onze aanbevelingen

Bij de selectie van het juiste kogellager met of zonder afdichting is het belangrijk om zowel de bedrijfsomstandigheden als de onderhoudsmogelijkheden in ogenschouw te nemen. Enkele richtlijnen:

1. Bepaal de omgevingszuiverheid: In een schone, droge omgeving (bijvoorbeeld binnenshuis, stofvrij) en bij hoge snelheden is een open of ZZ-lager vaak de beste keuze vanwege de geringe wrijving. Is er sprake van (fijn) stof, vuil of vocht, kies dan bij voorkeur voor een 2RS-afgedicht lager voor maximale bescherming.

2. Onderhoud en bereikbaarheid: Als regel geldt: hoe moeilijker het is om een lager te onderhouden (smeren/vervangen), des te meer zou men moeten leunen op een onderhoudsvrije oplossing. In afgelegen of ingebouwde posities, of bij OEM-machines die “sealed for life” moeten zijn, zijn 2RS-lagers ideaal. Is regelmatig onderhoud eenvoudig uit te voeren en is lage wrijving van groot belang, dan kan een open of ZZ-lager met extern smeersysteem verstandiger zijn.

3. Hogere temperatuur of bijzondere eisen: Bij omgevingstemperaturen in de buurt van of boven de 100 °C verdient een ZZ- of open lager de voorkeur, tenzij speciale hoge-temperatuur afdichtingen worden toegepast.

4. Kosten versus prestaties: Afgedichte lagers kunnen een fractie duurder zijn dan open varianten, maar ze besparen vaak kosten door minder stilstand en onderhoud. Een langer meegaand, onderhoudsvrij lager met 2RS-afdichting kan in zware omstandigheden vele malen kostenefficiënter zijn dan een open lager dat frequent faalt of onderhouden moet worden.

5. Combineer afdichtingen indien nodig: In zeer kritische toepassingen kan men meerdere "verdedigingslinies" inzetten. Bijvoorbeeld een 2RS-lager gebruiken én een externe labyrint, keerring of kassetteseal in de lagerhuizing voor dubbelvoudige bescherming. Dit ziet men veel bij off-road voertuigen en landbouwmachines: de interne afdichtingen houden het meeste vuil al tegen, en de externe seal vangt de resterende zware modder of water af voordat het de lagerpositie bereikt.

Door deze overwegingen systematisch langs te lopen, kunnen ontwerpers en onderhoudsingenieurs voor elke toepassing de meest geschikte lagerafdichting kiezen. Het resultaat is een langere levensduur van de lagers, minder onverwachte uitval en een geoptimaliseerde performance van de machine of installatie.

Kwaliteitsverschillen tussen A en B merken

Voor standaard toepassingen met lage belasting en toerental merk je weinig tot geen verschil tussen A- en B-merken. Pas bij hoge toerentallen, trillingen, langdurige belasting of zware omgevingseisen onderscheiden kunnen A-merken een langere levensduur hebben. B-merken verschillen niet qua afmetingen of toleranties met A-merken, maar hebben minder diepgaande kennis van materialen en vet. De levensduur van een kogellager is lastig te vertellen omdat er veel factoren zijn die hierop invloed hebben, in grote lijnen is de kwaliteit van het staal belangrijk, maar ook van de montagewijze, gebruiksomstandigheden en het onderhoud. Zelfs lagers van SKF kunnen falen als het verkeerd wordt gemonteerd of in verkeerde omstandigheden wordt gebruikt. In de basis is het eenvoudig: hoe hoger de materiaalkwaliteit, afwerking en maatvoering, hoe langer de levensduur van een lager.

• A-merken - Denk aan premiummerken zoals SKF en FAG. Deze merken hebben de meest uitgebreide kennis van staalsoorten, warmtebehandeling, vetten en afdichtingen. De toleranties, rondheid, loopbanen en afwerking zijn zeer consistent. Ook is de traceerbaarheid goed geregeld via batchcodes, productcodes en officiële controlekanalen. Bij correct gebruik bieden A-merken doorgaans de hoogste betrouwbaarheid en langste levensduur.

• B-merken - Merken zoals IBB en LFD bieden een sterke prijs-kwaliteitverhouding voor industriële toepassingen. De maatvoering en toleranties zijn conform de ISO norm, waardoor ze in goed uitwisselbaar zijn met A-merken. Het verschil zit vooral in minder diepgaande materiaalkennis, eenvoudigere vetten en minder uitgebreide R&D.

  In de praktijk betekent dit dat B-merken doorgaans circa 20% minder draaglast en toerentalcapaciteit hebben dan A-merken. Zolang deze specificaties niet worden overschreden, kunnen B-merk lagers in veel toepassingen een vergelijkbare levensduur behalen. Goede B-merken onderscheiden zich door duidelijke batchcodes, degelijke verpakking, constante afwerking, bekende materiaalkeuze zoals GCr15 chroomstaal en controle op binnenkomende kwaliteit.

• Geen merk - Bij merkloze lagers is de kwaliteit vaak wisselend. Soms lijkt een lager op het eerste gezicht bruikbaar, maar ontbreekt technische documentatie, traceerbaarheid of betrouwbare informatie over materiaal, vet en toleranties. Ook kan de kwaliteit per levering sterk verschillen. Signalen van slechte kwaliteit zijn roestpuntjes, vuil of slecht afgewerkt staal, merkbare frictie tijdens rotatie, een droog of rauw loopgevoel, ongelijke afdichtingen, slecht passende 2RS - of ZZ -afdichting en eenvoudige of onduidelijke verpakking zonder batchinformatie. Bij deze lagers is vooral het risico groter dat de levensduur onvoorspelbaar is.

Distributie bepaald de prijs

De prijs van een kogellager wordt zeer sterk beïnvloed door de keten erachter. Veel grote merken, zoals SKF en FAG, hebben eigen verkoopkantoren en distributiecentra in Europa. Ze werken alleen samen met geautoriseerde handelspartners die fungeren als verlengstuk van hun merk. Deze partners bieden een hoge service door technische ondersteuning, voorraadhoudend waardoor ze snel en kleinere aantallen kunnen leveren en goed bereikbaar.

Fabrieken zijn primair gericht op grote OEM-klanten of grote projecten met afnames van honderdduizenden stuks. Hierdoor zijn is een schakel nodig tussen fabriek en middelgrote tot kleine eindgebruikers: deze positie wordt opgepakt door lokale distributeurs of lager groothandelaren. Echter in de praktijk kan iedere, ook niet geautoriseerde groothandelaar, A-merk kogellagers inkopen via:

• Grotere handelaren die wel geautoriseerd dealer zijn

• Parallelimporteurs

• Opkopers van restpartijen

Dit betekent niet dat niet-geautoriseerde groothandelaren A-merk kogellagers minder goed of per definitie duurder aanbieden. In de praktijk kan het zelfs andersom zijn. Omdat zij onafhankelijk opereren, zijn zij vaak niet gebonden aan vaste prijsafspraken, regiobeleid of distributiestructuren van het merk. Daardoor kunnen zij flexibeler inkopen en verkopen. Denk aan partijen die inkopen via parallelimport, internationale voorraden of extreem grote distributeurs.

In onze ervaring is niet alleen de autorisatiestatus van belang, maar vooral de combinatie van prijs, beschikbaarheid, technische ondersteuning, betrouwbaarheid en herkomst. Let wel op dat naar schatting 2,5% van de A-merk lagers op de markt zijn nagemaakt. Daarom raden wij aan om batchcodes en productcodes altijd te controleren via de app of website van het betreffende merk zelf.

Wat bepaald de prijs van een B-merk?

Lagermerken zoals IBB of LFD produceren goedkoper door in Azië te produceren, hier zijn lagere loon-, materiaal- en energiekosten ten opzichte van Europese of Japanse fabrieken. Daarnaast worden de kogellagers in gesubsidieerd door de Chinese overheid. De lagers worden volledig geautomatiseerd geproduceerd op moderne productielijnen, waarbij nauwelijks handarbeid nodig is. De maatvoering en toleranties voldoen aan de geldende ISO-normen en zijn daardoor vergelijkbaar met die van A-merken. Aziatische fabrieken investeren doorgaans minder in research & development, waardoor de kostprijs laag blijft. Dit kan betekent dat voor standaard lagers eenvoudigere materiaalkeuzes worden gemaakt en minder geavanceerde vetten worden gebruikt. Dat wil niet automatisch zeggen dat de kwaliteit of levensduur slecht is, maar wel dat de maximale draaglast, toerentallen lager liggen dan bij A-merken. Bij B-merken is de keten korter: de lagers gaan meestal rechtstreeks van fabrikant naar de groothandel. Er zijn geen dure Europese verkoopkantoren, grote dealernetwerken, verplichte prijsafspraken of hoge marketingkosten zoals bij veel A-merken. Daardoor zitten er minder schakels en minder marges tussen fabriek en eindgebruiker, wat de verkoopprijs lager maakt.

Welke invloed hebben A of B merken op de inkoop?

De keuze tussen een A-merk en een B-merk kogellager draait niet alleen om kwaliteit, maar vooral om toepassing, kosten en onderhoudsstrategie. Wanneer een B-merk lager binnen de juiste specificaties wordt toegepast, kan het in veel standaardtoepassingen uitstekend functioneren. Denk aan situaties waarin belasting, toerental, temperatuur en omgevingsfactoren ruim binnen de opgegeven waarden blijven.

In zulke gevallen is de vraag niet of een B-merk “goed genoeg” is, maar of het zinvol is om drie tot vier keer meer te betalen voor de laatste extra levensduur die een A-merk mogelijk biedt. Als een goed B-merk lager in een toepassing bijvoorbeeld circa 85% van de levensduur van een A-merk lager haalt, dan betaal je bij een A-merk vooral extra voor die laatste 15% zekerheid, levensduur of marge. In veel toepassingen is dat economisch niet nodig.

Dat verandert bij zeer kritische toepassingen. Wanneer een lager op een moeilijk bereikbare plek zit, hoge stilstandkosten veroorzaakt of essentieel is voor de veiligheid of continuïteit van een installatie, kan die extra 15% betrouwbaarheid juist wél de meerprijs waard zijn. In dat geval koop je niet alleen een lager, maar vooral extra zekerheid.

Daarom moet inkoop niet alleen kijken naar de directe aanschafprijs, maar ook naar indirecte kosten. Directe kosten zijn de prijs van het lager zelf. Indirecte kosten zijn bijvoorbeeld montagetijd, stilstand en onderhoudsplanning. Bij een B-merk lager op een kritische plek kunnen de indirecte kosten zwaarder wegen dan de besparing. Maar bij standaardposities, goed bereikbare lagerpunten of machines met vast onderhoud is een B-merk vaak een logische keuze.

Een goed voorbeeld is de agrarische sector. Bij grondbewerkingsmachines, oogstmachines of machines die veel vuil, stof, modder en vocht te verwerken krijgen, worden lagers vaak periodiek of zelfs ieder seizoen preventief vervangen. In zulke omstandigheden gaat ook een SKF-lager uiteindelijk stuk door vervuiling, vocht of zware belasting. Het A-merk gaat dan niet altijd proportioneel langer mee dan een goed B-merk. Als het lager toch standaard tijdens seizoensonderhoud wordt vervangen, kan een B-merk financieel veel aantrekkelijker zijn.

B-merken passen daarom goed bij een onderhoudsstrategie waarin lagers preventief en planmatig worden vervangen. Je probeert dan niet de maximale theoretische levensduur uit elk lager te halen, maar kiest voor voorspelbaar onderhoud tegen lagere materiaalkosten. Dat geeft grip op kosten zonder dat de technische betrouwbaarheid direct in gevaar komt.

Een goede inkoopstrategie is dus niet: altijd A-merk of altijd B-merk. Beter is om lagers in te delen naar kritischheid. Gebruik A-merken waar maximale zekerheid nodig is, en gebruik goede B-merken waar de toepassing beheersbaar is, de specificaties kloppen en indien kritisch in combinatie met veel draaiuren onderhoud goed gepland kan worden.

Merken en marktaandelen: wie zijn de grote spelers?

Hoewel het lijkt alsof er tientallen gelijkwaardige merken zijn, is de Europese markt sterk geconsolideerd. Hieronder een schatting van het marktaandeel in standaard diepgroefkogellagers (voor industriële en vervangingsmarkt, exclusief automotive OEM).

Let op: Marktaandelen zijn indicatief. In Duitsland domineren FAG en SKF, terwijl in Zuid-Europa meer bulkmerken circuleren.

Aanduidingen en verschillen in coderingen

Alle merken gebruiken dezelfde basisnummers conform DIN 625-1 en ISO 15. Een 6204-2RS van SKF is qua afmetingen identiek aan die van IBB. Maar het verschil zit hem in de extra aanduidingen.

Oorsprong, geschiedenis en specialisatie van lagermerken

• SKF (Zweden, opgericht in 1907) is een van ’s werelds grootste en bekendste lagerfabrikanten. Het bedrijf werd oorspronkelijk opgericht in Göteborg en ontwikkelde al vroeg het zelfinstellende lager. Een interessant historisch feit is dat SKF in 1927 betrokken was bij de oprichting van Volvo: Volvo was in eerste instantie een dochteronderneming van SKF. Pas later werd het een zelfstandige autofabrikant. SKF staat bekend om zijn innovatie op het gebied van afdichtingstechnologie, lagers voor zware belastingen en condition monitoring.
• FAG (Duitsland, opgericht in 1883) werd gesticht door Friedrich Fischer, die een machine ontwikkelde om stalen kogels perfect rond te slijpen — een cruciale uitvinding voor de moderne kogellagerindustrie. In 2001 werd FAG overgenomen door INA, en sindsdien vormen beide merken de kern van de Schaeffler Groep.
• INA (Industrie-Nadellager GmbH, Duitsland, opgericht in 1946) specialiseert zich in naaldlagers, lineaire techniek en motorcomponenten. INA is toonaangevend in de automobielsector en industriële aandrijftechniek. Samen met FAG biedt Schaeffler een zeer breed assortiment voor zowel OEM als aftermarket-toepassingen.
• NSK (Japan, opgericht in 1916) was de eerste lagerproducent van Japan en groeide snel uit tot een internationale speler. Het merk staat bekend om zijn lagers met hoge snelheden en extreme precisie, veel gebruikt in de machinebouw, automotive en high-tech sectoren zoals robotica.
• NTN (Japan, opgericht in 1918) is samen met NSK een van de grootste Japanse lagerproducenten. In 2006 fuseerde NTN met SNR (Frankrijk), dat zelf een rijke historie had binnen de Franse industrie. Sindsdien opereren ze internationaal onder de naam NTN-SNR. Ze zijn sterk vertegenwoordigd in zowel industriële als automobiele toepassingen en bieden een goede prijs-kwaliteitverhouding als B-merkalternatief voor A-merken.
• IBB biedt een scherp geprijsd alternatief voor standaard industriële toepassingen en voldoet aan gangbare DIN-normen. De lagers worden geproduceerd in Azië, maar onder Europese kwaliteitsstandaarden verkocht. IBB wordt vaak ingezet in standaarde toepassingen of als economisch alternatief voor gerenommeerde merken.
• ZEN specialiseert zich in miniatuurkogellagers en roestvaste lagers. Het merk is opgericht in Duitsland, met productie in China en kwaliteitscontrole vanuit Europa. ZEN richt zich met name op OEM’s en distributeurs die op zoek zijn naar specifieke lagertypes tegen concurrerende prijzen, met redelijke kwaliteitsborging.

Vrijwel alle merken hebben diepgroef kogellagers als basis van hun assortiment, waarop hun specialisaties en productlijnen verder zijn gebouwd.

Waarom is er speling in een lager?

Speling in een lager is nodig om schade, overmatige wrijving en vroegtijdige uitval te voorkomen. Zonder voldoende speling kan het lager tijdens gebruik te strak komen te zitten. De juiste hoeveelheid speling dat nodig is hangt van de situatie af. De onderstaande factoren zorgen ervoor dat de oorspronkelijke speling verandert tijdens gebruik, en moeten dus worden meegenomen bij de keuze en montage van het lager.

• Passingen en belasting: Bij montage wordt een lager meestal op de as geperst of strak in een huis gezet met een ISO passing. Dit laat de binnenring iets uitzetten met een as of de buitenring iets inkrimpen met een gat, hierdoor wordt de werkelijke speling kleiner. Een vuistregel is dat bij een perspassing zo’n 70 tot 80% van de radiale speling verloren gaat. Hoe strakker de passing, hoe groter dit verlies. Daarbij speelt ook het materiaal een rol: aluminium zet bijvoorbeeld meer uit dan staal. Dunwandige huizen of holle assen kunnen vervormen en zorgen voor een afwijkende passing. Ook trillingen en belasting kan de werking en stabiliteit van het lager nadelig beïnvloeden. Daarom is een grotere beginspeling, zoals C3, vaak de veilige en breed toepasbare keuze.
• Temperatuur: Warmte heeft een groot effect op lagerspeling. De binnenring van een snel draaiende elektromotor wordt bijvoorbeeld warmer dan de buitenring, en zet daardoor meer uit. Dit verkleint de speling. Bij hogere bedrijfstemperaturen moet dus rekening worden gehouden met extra speling in koudetoestand, zodat het lager bij bedrijfstemperatuur niet zonder speling of te strak draait.
• Koude omgeving: Omgekeerd, in koude omgevingen kan een lager met een kleinere speling gunstig zijn, omdat de speling in bedrijf anders te groot zou blijven.

Te hoge of te lage speling gevolgen:

Een te lage lagerspeling (bijvoorbeeld door verkeerde passing of te kleine C-code) leidt tot teveel wrijving: het lager warmt sterk op en kan vastlopen doordat er vrijwel geen ruimte meer is voor de kogels om soepel te draaien. Te hoge speling is ook onwenselijk: de kogels hebben dan té veel bewegingsruimte, wat kan leiden tot trillingen, “slippen” of shockloading. Het lager loopt weliswaar niet vast, maar kan een slip-stick-effect vertonen en uiteindelijk vlakke plekken op de kogels of loopbanen ontwikkelen. Beide situaties verminderen de levensduur drastisch.

Welke lager speling codes zijn er?

Om de juiste interne speling voor elke toepassing te waarborgen, zijn er gestandaardiseerde spelingklassen. ISO 5753 definieert vijf klassen voor radiale lagerspeling. Fabrikanten zoals SKF coderen deze met een C-code achter de lageraanduiding. De codes zijn: C2, CN (of C0), C3, C4, C5. Een lager zonder vermelde C-code op de verpakking heeft standaard speling (CN of C0), wat staat voor “normale” speling. Lagers met een andere C-code wijken af van dit standaard spelingbereik en worden gebruikt bij specifieke toepassingen zoals hoge temperaturen, zware belastingen of losse pasvormen.

• C2: Minder interne speling dan normaal (kleiner dan CN). Wordt toegepast wanneer zeer weinig speling gewenst is (bijv. zeer precieze toepassingen of zeer koude omstandigheden).
• CN: Normale speling. Dit is de standaard voor de meeste toepassingen met schuifpassingen en kamertemperaturen.
• C3: Grotere speling dan normaal. Deze klasse wordt als standaard gezien voor lagers die bij rotatie opwarmen of bij een perspassing, hierdoor is er tijdens gebruik voldoende speling.
• C4: Extra vergrote speling, groter dan C3. Toegepast in speciale gevallen waar nog meer speling nodig is (hoge temperaturen, zware schokbelasting).
• C5: Zeer grote speling (groter dan C4). Wordt slechts in uitzonderlijke situaties gebruikt, zoals bij extreme thermische uitzetting of bijzondere machine-eisen.

Wat is het verschil tussen radiale en axiale lagerspeling?

Radiale lagerspeling verwijst naar de speling gemeten loodrecht op de as van het lager (dus de bewegingsvrijheid in de radiale richting). Axiale lagerspeling is de speling in de lengterichting van de as, dus het beetje speling waarbij de binnenring ten opzichte van de buitenring langs de as kan bewegen. Bij kogellagers is de axiale speling doorgaans veel groter dan de radiale speling – vaak wel een factor 10 of meer, omdat een kleine radiale verplaatsing geometrisch resulteert in een grotere axiale verplaatsing. In de praktijk bedoelt men met “interne lagerspeling” meestal de radiale speling, tenzij specifiek anders vermeld.

Wanneer C3 lagers gebruiken?

U kiest een grotere of kleinere lagerspeling wanneer de omstandigheden van de toepassing dat vereisen.

Enkele indicaties om voor C3 (of hoger) te kiezen:

1. Hoge bedrijfstemperaturen - bijvoorbeeld in een motor of pomp die warm wordt, zal een C3-lager goed presteren omdat het krimpen van de speling door uitzetting wordt gecompenseerd.
2. Strakke passingen - als in de binnenring met as in is geperst, of de buitenring in een behuizing is geperst, verliest het lager veel van zijn speling bij montage; een grotere beginspeling is dan wenselijk.
3. Hoge toerentallen - meer speling kan nodig zijn om warmteontwikkeling en centrifugale uitzetting op te vangen bij zeer snel draaiende machines.
4. Zware of schokbelastingen - extra speling kan helpen om tijdelijke uitbuiging of uitlijningsfouten op te vangen zonder dat het lager direct vastloopt.

Kortom, in alle situaties waarbij een normaal lager bij bedrijf mogelijk te krap zou worden, is een C3 (of nog groter) de veilige keuze om een soepele werking te garanderen. Bovendien is C3 in de praktijk vrijwel altijd toepasbaar en wordt het zelfs als standaard gebruikt in veel industriële toepassingen. Het biedt een veilige marge en voorkomt problemen bij uiteenlopend gebruik.

Wat gebeurt er als een lager te veel of te weinig speling heeft?

Zowel te grote als te kleine interne speling kan problematisch zijn. Bij te weinig speling (of erger: geen speling) ontstaat in feite een voorspanning die niet bedoeld is. Dit geeft hoge wrijving, snelle warmteontwikkeling en kan ertoe leiden dat het lager zwaar draait of zelfs niet loopt. De loopbanen en kogels staan dan continu onder grote druk, wat slijtage versneld en de kans op uitval toeneemt. Bij te veel speling gaan de kogels klapperen en onstuimig bewegen. Slechts enkele kogels dragen dan de hoofdlast, wat leidt tot verhoogde spanningen en mogelijke vervroegde vermoeiingsschade. Ook kunnen de kogels gaan slippen in plaats van rollen, vooral bij lichte belasting, waardoor flat spots (platte kanten) op de kogels of banen kunnen ontstaan. Bovendien geeft een te ruim lager vaak extra trillingen en geluid tijdens het draaien. In beide gevallen: te krap of te ruim zal de lagerlevensduur afnemen. Daarom is het belangrijk om bij een lager de juiste spelingklasse te kiezen die past bij de verwachte bedrijfsomstandigheden, zodat het lager tijdens bedrijf nagenoeg spelingsvrij loopt, zonder dat er schadelijke spanningen ontstaan

Opbouw van een lager codering

De meeste lagers bestaan uit een combinatie van 3, 4 of 5 cijfers, vaak gevolgd en/of voorafgegaan door letters. Dit vormt de basis aanduiding, eventueel met voorvoegsels (prefixen) en achtervoegsels (suffixen). Internationale standaarden zoals ISO 15 en ISO 355 hebben de basis van dit coderingssysteem vastgelegd, waardoor de kern van de codering bij vrijwel alle merken overeenkomt.

Diepgroef kogellagersZelfinstellende kogellagersKegellagersKogeltaatslagersHoekcontact kogellagers
