Op zoek naar het juiste kogellager voor jouw toepassing? Bij interlager vind je een uitgebreid assortiment in alle gangbare maten, lagerspelingen en materialen. Of je nu een standaard diepgroeflager nodig hebt voor een machine of een roestvrijstalen variant voor de voedingsindustrie, wij hebben altijd een passende oplossing in huis. Dankzij onze ruime voorraad en jarenlange ervaring kunnen we snel leveren en adviseren bij zowel eenvoudige als complexe toepassingen. Bij interlager vindt je een volledig aanbod kogellagers, die precies aansluit bij jouw toepassing. De technische afdeling geeft directe ondersteuning via verkoop@interlager.nl of +31 (0)26 383 5988 tijdens kantooruren.
Kogellagers zijn een type lager dat bestaat uit twee ringen (een binnenring en een buitenring) met daartussen een reeks kogels. Deze kogels rollen in een loopbaan en zorgen ervoor dat wrijving tussen bewegende delen tot een minimum wordt beperkt. Het belangrijkste kenmerk van een kogellager is het gebruik van kogels als rollend element. Kogellagers zijn bij uitstek geschikt om radiale belastingen (loodrecht op de as) op te nemen, en in sommige uitvoeringen ook axiale belastingen (langs de as) of zelfs een combinatie van beide. Dankzij hun eenvoudige ontwerp, stille werking, hoge toerentallen en relatief hoge draagkracht zijn kogellagers de meest toegepaste lagers in machines, voertuigen en allerlei technische toepassingen.
Het is belangrijk om kogellagers te onderscheiden van andere lagertypes:
Rollagers gebruiken rollen in plaats van kogels, wat ze beter geschikt maakt voor hogere radiale belastingen, maar minder geschikt voor hoge toerentallen.
Naaldlagers zijn een subtype van rollagers met extra dunne, langwerpige rollen (naalden), die ideaal zijn bij beperkte inbouwruimte maar hoge belasting.
Diepgroefkogellagers zijn de meest toegepaste lagers dankzij het eenvoudige ontwerp, stille loop, hoge omwentelingen gecombineerd met een relatief hoge draagkracht. Toch zijn er ook andere typen kogellagers die in bepaalde situaties goed functioneren. Zo wordt een flenskogellager vaak toegepast wanneer axiale verplaatsing moet worden voorkomen en een eenvoudige, stabiele bevestiging gewenst is, bijvoorbeeld in behuizingen zonder extra borging. Miniatuur kogellagers en dunringlagers hebben ondanks hun lage draagkracht een hoog grenstoerental en zijn ideaal voor compacte toepassingen zoals precisie-instrumenten of kleine elektromotoren. Zelfinstellende kogellagers bieden een betrouwbare oplossing voor uitlijnfouten tussen as en behuizing, die vaak voorkomen door vervorming of doorbuiging in landbouwmachines en transportbandsystemen. Kogeltaatslagers zijn speciaal ontworpen om axiale belastingen op te vangen en worden vaak gebruikt in toepassingen zoals draaitafels, verticale assen of autostoelen. Ze zijn niet geschikt voor radiale krachten, maar bieden een compacte en betrouwbare oplossing bij hoge axiale druk.
De selectie van een geschikt kogellager kan op twee manieren worden benaderd: theoretisch, op basis van belastings- en gebruiksdata, of praktisch, door uit te gaan van bekende parameters zoals afmetingen, lagerspeling en ingeschatte toepassingseisen.
Bij een theoretische benadering vormen de belastingsgegevens de basis voor een verantwoorde keuze. Deze data geven inzicht in de krachten en omstandigheden waaraan het lager tijdens gebruik wordt blootgesteld. Belangrijke parameters zijn onder andere:
Ook de omgevingsfactoren zijn van invloed op de lagerkeuze. Denk aan temperatuur, vocht, stof of chemische belasting; deze bepalen mede het geschikte afdichtingstype en materiaal van het lager. Tot slot is de beschikbare inbouwruimte een bepalende factor voor afmetingen en constructie.
Bij een praktische benadering kijkt men meestal eerst naar bekende gegevens, zoals de boring, buitendiameter, breedte en gewenste lagerspeling. Op basis daarvan wordt binnen de gangbare series een geschikt lager gekozen. Ook de omgevingsfactoren zijn van invloed. Temperatuur, vocht, stof en chemische belasting spelen een belangrijke rol bij het bepalen van het juiste afdichtingstype en materiaal. In vochtige of agressieve omgevingen, bijvoorbeeld bij contact met water of reinigingsmiddelen, zijn RVS kogellagers vaak een betere keuze vanwege hun corrosiebestendigheid. Daarnaast is de beschikbare inbouwruimte bepalend voor de uiteindelijke afmetingen en het type lager dat toegepast kan worden.
Bij het selecteren van een kogellager is de afdichting een belangrijk onderdeel van de keuze. Het bepaalt hoe goed het lager beschermd is tegen vuil, stof en vocht, en of (en hoe vaak) er gesmeerd moet worden. In de praktijk hangt de juiste keuze vooral af van de omgeving waarin het lager draait, het onderhoudsbeleid, en het gewenste toerental.
Open lagers hebben geen afdichtingen of afschermingen aan de zijkant. Hierdoor zijn de kogels volledig zichtbaar en direct toegankelijk voor smering. Dit type lager wordt veel toegepast in machines met een centraal smeersysteem of oliebad. De afwezigheid van afdichtingen betekent ook dat er geen weerstand is, waardoor open lagers geschikt zijn voor hoge toerentallen. De keerzijde is dat ze kwetsbaar zijn voor vuil en vocht en dus alleen goed functioneren in een schone en gecontroleerde omgeving.
ZZ lagers zijn voorzien van een dun metalen schild aan beide zijden. Deze shields beschermen het lager tegen grof vuil, stof of spanen, maar sluiten niet volledig af. Ze laten nog steeds een kleine ruimte vrij, zodat ze minimale wrijving geven. Hierdoor zijn ZZ-lagers ook prima geschikt voor hogere snelheden, zonder de volledige openheid van een open lager. Ze worden veel toegepast in motoren, transportbanden en ventilatoren in droge omgevingen. Smering is af-fabriek geregeld; het vet blijft in het lager zolang het schild op zijn plek zit, maar je kunt ze niet opnieuw smeren.
2RS lagers zijn voorzien van rubberen afdichtingen die tegen de binnenring aanliggen. Deze afdichtingen houden vuil, stof en vocht veel beter buiten dan metalen shields. Daardoor zijn ze ideaal voor gebruik in natte of vervuilde omgevingen, zoals landbouwmachines, buitenopstellingen of omgevingen waar reiniging met water voorkomt. Ondanks de extra bescherming is het goed om te weten dat de rubberafdichtingen in veel gevallen verwijderbaar zijn. Daardoor kun je ze ook tijdelijk openen voor inspectie, tussentijdse smering, of zelfs besluiten om één kant open te laten voor interne smering en de andere zijde gesloten te houden. Dit maakt 2RS-lagers verrassend flexibel in gebruik. De lichte wrijving van de afdichting maakt ze iets minder geschikt voor zeer hoge toerentallen, maar bij de meeste industriële toepassingen is dat geen probleem.

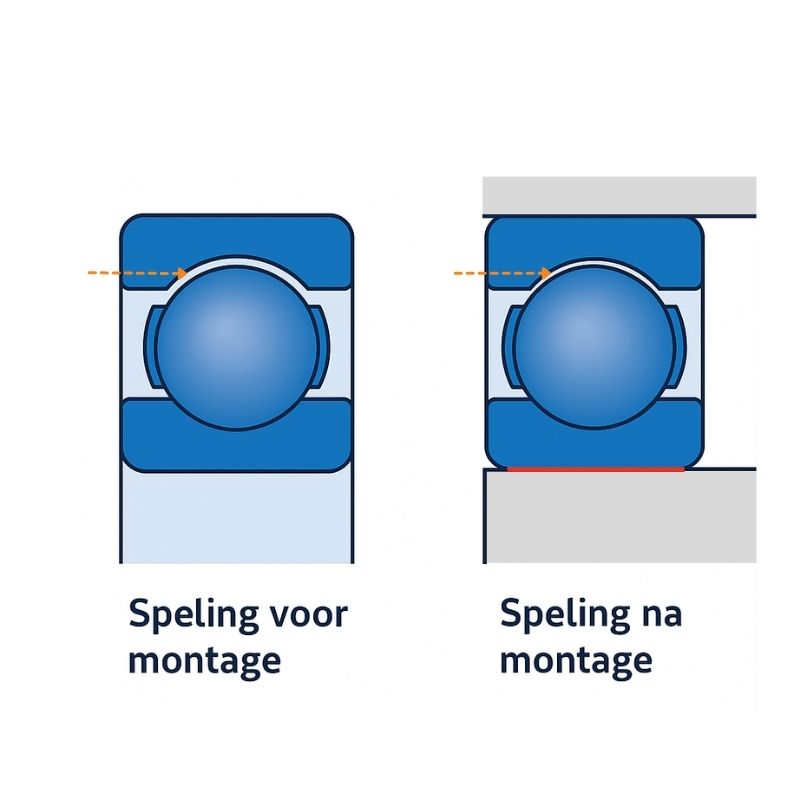

De aanduiding C3 bij een kogellager verwijst naar de interne lager speling – oftewel de hoeveelheid ruimte tussen de kogels en de ringen van het lager wanneer het niet in bedrijf is. Een C3-lager heeft meer speling dan normaal dit betekent dat de kogels iets meer ruimte hebben om te bewegen. Extra speling is nuttig in situaties waar bijvoorbeeld hoge temperaturen optreden waardoor de stalen onderdelen uitzetten of wanneer er een strakke passing op de as of in de behuizing wordt gebruikt (waardoor de lagerloopringen iets naar binnen kunnen vallen bij montage. Zonder die extra speling zou het lager in zulke situaties te strak kunnen lopen, wat kan leiden tot slijtage, warmteopbouw of zelfs voortijdige lagerschade.
Standaard groefkogellagers zijn bedoeld om voornamelijke radiale belastingen op te vangen. Dat zijn krachten die loodrecht op de as staan. Denk bijvoorbeeld aan het gewicht van een draaiende as of een wiel dat naar beneden wordt gedrukt. Hoewel kogellagers radiale krachten goed aankunnen, kunnen ze ook in beperkte mate axiale belastingen (in de lengterichting van de as) opvangen. Richtlijn hierbij is dat ze ongeveer 20% van hun maximale radiale belasting als axiale belasting kunnen dragen. Dit maakt ze geschikt voor toepassingen waarin af en toe lichte axiale krachten voorkomen, maar ze zijn hier niet primair voor bedoeld. Voor toepassingen waarbij de axiale belasting wél dominant is, zijn er kogeltaatslagers, draaikransen. Deze zijn speciaal ontworpen om grote axiale krachten op te vangen, maar kunnen meestal geen of nauwelijks radiale krachten verdragen. Er bestaan ook lagers die zowel axiale als radiale krachten kunnen combineren. Een goed voorbeeld hiervan zijn zelfinstellende kogellagers. Deze kunnen variaties in uitlijning compenseren en zijn geschikt voor gecombineerde belastingen.
Kogellagers geleiden krachten met minimale wrijving in uiteenlopende machines. Materiaalkeuze, speling, afdichting en codering bepalen prestaties. Regelmatig onderhoud verlengt de levensduur. Interlager houdt een breed assortiment met grote voorraad en biedt technische ondersteuning via verkoop@interlager.nl of +31 (0)26 383 5988. Hierdoor vindt elke technische dienst snel het juiste lager tegen marktconforme prijs.
