Flenskogellagers worden toegepast wanneer axiale fixatie gewenst is. De geïntegreerde flens fungeert als aanslagvlak, waardoor het lager eenzijdig vanaf de flenszijde kan worden gemonteerd en direct axiaal wordt vastgezet. De flens vormt een vlak stopvlak tegen de behuizing. Daardoor centreert het lager vanzelf, staat het recht en komt het steeds op dezelfde diepte.
Flenskogellagers zijn groefkogellagers met een geïntegreerde flens aan de buitenring. Dit betekent dat de buitenring aan één zijde een verbreed randje (flens) heeft. De flens zorgt ervoor dat het lager axiaal geborgd wordt in een behuizing, vereenvoudigt de montage in dunne wanden of plaatmateriaal en helpt bij de juiste uitlijning en positionering, zonder dat er aparte ringen of schouders nodig zijn. In feite is een flenskogellager hetzelfde als het equivalente standaard kogellager (bijvoorbeeld type 608) maar dan met een flens aan de rand (in dit geval F608). Ook hierbij worden dezelfde aanduidingen zoals ZZ, 2RS, SS of interne spelingsklasses vermeld zoals C3.
Flenskogellagers worden toegepast in verschillende lichte en middelzware mechanische toepassingen waar een eenvoudige montage en axiale fixatie van het lager gewenst is. Enkele voorbeelden van gebruik zijn:
Lichte constructies en apparaten: Bijvoorbeeld in kleine machines, mechanische assemblages of apparaten met beperkte inbouwruimte, waar een flenslager snel op zijn plek blijft zonder extra bevestiging.
Rolgeleidingen en lineaire systemen: In lineaire geleidingen of transportrollen dienen flenslagers om wieltjes of assen te ondersteunen, zodat ze niet zijwaarts wegschuiven.
Ventilatoren en elektromotoren: Kleine ventilatoren, motoren of pompen gebruiken vaak kogellagers (soms flenslagers) om rotors te ondersteunen. De flens vereenvoudigt de bevestiging van het lager in een dun motorhuis of ventilatorframe, wat handig is bij bijvoorbeeld computer- of 3D-printerventilatoren.
3D-printers en CNC-machines: In 3D-printers worden flenskogellagers ingezet voor de ondersteuning van leidingschroeven, assen of katrollen. De flens maakt montage in een plaatframe gemakkelijk, omdat het lager van één kant ingestoken kan worden en blijft zitten. Ook in compacte CNC-machines of robotarmen komen flenslagers voor om kleine assen stabiel te lagerren.
Een flenskogellager is qua interne opbouw gelijk aan een standaard eenrijig groefkogellager. Het bestaat uit een buitenring (met integrale flensrand aan één zijde), een binnenring, een set kogels als rollende elementen, en een kooi die de kogels op hun plek houdt. De materialen zijn doorgaans gelijk aan normale kogellagers: de ringen en kogels zijn vervaardigd uit gehard chroomstaal of rvs.

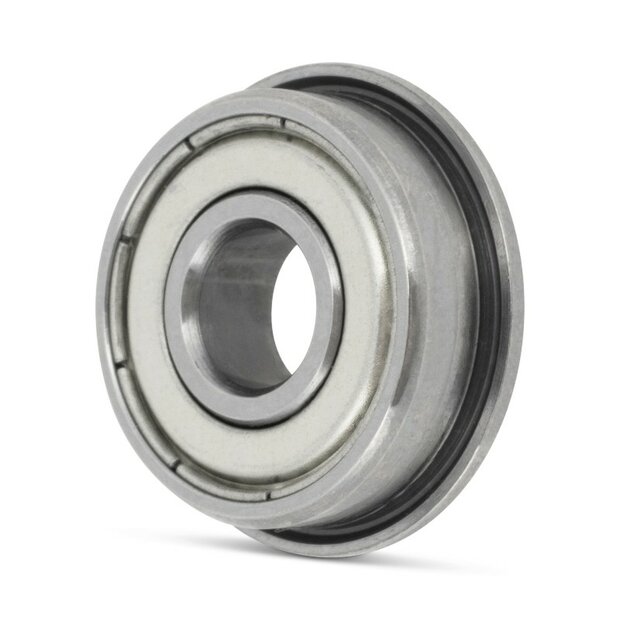

Veel flenslagers worden geleverd met een afdichting of afscherming aan beide zijden. Bij “ZZ” uitvoeringen is het lager aan twee kanten voorzien van een niet-aanlopende metalen afschermplaat. Deze schilden sluiten de lagerruimte af voor stof en verontreinigingen en behouden het smeervet binnen in het lager voor een langere levensduur. Omdat ze niet tegen de binnenring wrijven, verhogen ze de weerstand nauwelijks en zijn ze geschikt voor hoge snelheden. Ter vergelijking: lagers met rubber afdichtingen (2RS) sluiten beter af voor grof vuil en veel stof, maar geven iets meer wrijving.
De flens aan de buitenring van het lager vervult een belangrijke mechanische functie. Ten eerste zorgt de flens voor axiale fixatie: het lager kan niet door zijn huis heen schuiven. De flens werkt als een ingebouwde stop of kraag, waardoor beweging in axiale richting wordt verhinderd. Dit is vooral nuttig in omgevingen met trillingen of wisselende belastingen, omdat het lager stevig op zijn plek blijft en niet kan verschuiven.
Daarnaast maakt de flens de montage eenvoudiger, met name in behuizingen die slechts uit een dunne wand of plaatmateriaal bestaan. Je kunt het lager vanaf één zijde in een gat steken en de flens voorkomt dat het er aan de andere kant uitvalt. Hierdoor is er geen precieze schouder of extra borgring aan de behuizing nodig om het lager op te sluiten. In constructies waar de wanddikte beperkt is, biedt de flens voldoende rand om het lager tegen te laten steunen. Dit scheelt complexe bewerkingen of extra onderdelen.
Een bijkomend voordeel is dat de flens helpt bij het uitlijnen van het lager in de behuizing. De rand van de flens ligt vlak tegen het oppervlak van de behuizing, wat een referentievlak geeft en bijdraagt aan de haaksheid en positionering van het lager. Bovendien blijft een flenslager door deze constructie stevig zitten, zelfs onder vibraties en thermische uitzetting, waar een standaard (ongeflensd) lager anders zou kunnen verschuiven of losraken.
