Dunringlagers zijn kogellagers met een zeer dunne binnen- en buitenring en een smalle dwarsdoorsnede, in verhouding tot de boring. Dit compacte ontwerp zorgt ervoor dat ze geschikt zijn voor toepassingen met beperkte inbouwruimte, zonder dat dit ten koste gaat van precisie of betrouwbaarheid. Ondanks hun slanke bouw kunnen dunringlagers hoge toerentallen aan en bieden ze uitstekende loopnauwkeurigheid, echter is zijn de statische en dynamische draaggetallen lager vanwege het compacte ontwerp.
Het belangrijkste kenmerk van dunringlagers is hun verhouding tussen binnendiameter, buitendiameter en breedte: de breedte en ringdikte blijven gelijk bij verschillende boringmaten binnen dezelfde serie. Dit maakt het voor engineers mogelijk om compacte constructies te realiseren met consistente ontwerpafmetingen.
In vergelijking met standaard diepgroef kogellagers hebben dunringlagers dezelfde mechanische componententen zoals een loopbaan, kogels, kogelkooi en binnen en buitenring, echter zijn ze velen malen dunner en lichter. Dit maakt ze ideaal voor snelbewegende systemen of precisietoepassingen. Wel hebben ze doorgaans een lagere radiale belastbaarheid vanwege de slankere ringen.
Miniatuurkogellagers en dunringlagers lijken op elkaar omdat ze allebei compact zijn uitgevoerd, maar het gaat om twee verschillende soorten compactheid:
Miniatuurkogellagers zijn klein in absolute afmeting: ze hebben een kleine boring (asgaten), vaak minder dan 10 mm, en worden gebruikt in zeer kleine mechanische systemen zoals tandartsboren, drones, modelbouw en precisie-instrumenten. Ze zijn ontworpen voor toepassingen waar zowel de as als het lager zelf klein moet zijn.
Dunringlagers hebben daarentegen standaard boormaten, gelijk aan die van vergelijkbare diepgroefkogellagers. Het verschil zit in de dunne ringen en smalle dwarsdoorsnede. Daardoor kan een dunringlager grote binnendiameters hebben, maar toch slank en licht blijven. Dit maakt ze geschikt voor grote, maar ruimte- en gewichtsgevoelige constructies zoals robotarmen, satellietschotels, medische CT-scanners en high-speed pick-and-place-machines.
Dunringlagers zijn toepasbaar in uiteenlopende sectoren, zoals robotica, medische apparatuur, meetinstrumenten, halfgeleiderproductie, lucht- en ruimtevaart, verpakkingsmachines en high-speed automatiseringssystemen.
Het selecteren van een geschikt dunringlager gebeurt op basis van zowel de belastingsgegevens als de beschikbare ruimte in de constructie. Belangrijke parameters zijn onder andere:
Radiale belasting – krachten loodrecht op de as.
Axiale belasting – krachten in de lengterichting van de as.
Combinatiebelasting – gelijktijdige radiale én axiale krachten.
Dynamische belasting – wisselende krachten tijdens rotatie.
Statische belasting – belasting in stilstand.
Toerental – maximale rotatiesnelheid in omwentelingen per minuut (rpm).
Belastingsduur en -frequentie – hoe lang en hoe vaak het lager wordt belast.
Ook de omgevingscondities spelen een belangrijke rol: hoge temperaturen, vocht, stof of chemische belasting beïnvloeden de keuze voor materiaal en afdichting. In agressieve of natte omgevingen kan bijvoorbeeld roestvast staal een betere keuze zijn dan standaard chroomstaal.
De coderingen geven informatie over afmetingen, lagerconstructie, afdichting en speling. De meest voorkomende series zijn:
67-serie → 617(00)-serie – extra dunne uitvoering, voor extreem compacte ontwerpen.
68-serie → 618(00)-serie - dunne uitvoering, met een goede balans tussen sterkte en compactheid.
69-serie → 619(00)-serie – standaard dunringlager, hogere belastbaarheid met nog steeds een beperkte ringdikte.
Dunringlagers kunnen worden toegepast met zowel aspassingen als perspassingen, maar vanwege hun slanke ringen is een zorgvuldige passing essentieel. In tegenstelling tot diepgroefkogellagers, die dikke ringen hebben en daardoor beter bestand zijn tegen vervorming, hebben dunringlagers een dunnere binnen- en buitenring. Bij te strakke perspassingen kan dit leiden tot vervorming van de loopbanen, waardoor de lagerloop minder soepel wordt, de wrijving toeneemt en de levensduur afneemt.
Voor dunringlagers adviseren wij:
Binnenring op as – lichte perspassing bij hoge toerentallen of variabele belastingen, maar meestal een klem- of spelingpassing bij lage belastingen.
Buitenring in huis – overgangspassing (licht klem) of speling, om vervorming van de buitenring te voorkomen.
C3/C4-speling – bij perspassing of hogere temperaturen, om extra interne speling te behouden na montage.
Wilt u een zwaardere perspassing toepassen, bijvoorbeeld bij hoge belastingen of extreme bedrijfssituaties? Dan is een diepgroefkogellager vaak de betere keuze. Deze heeft dikkere ringen en kan zonder risico op vervorming strakker worden gemonteerd.
De keuze van de lager afdichting bepaalt bescherming, onderhoudsinterval en maximale snelheid.
Open uitvoering – geen afdichting, geschikt voor hoge toerentallen en centrale smering in schone omgevingen.

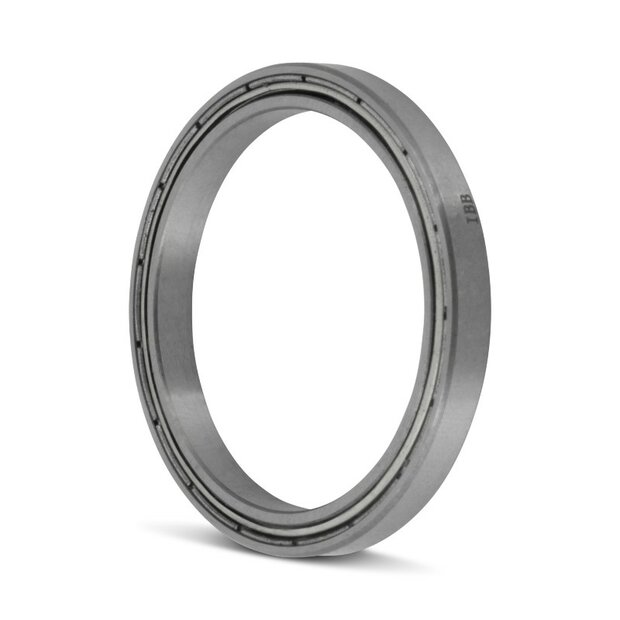

ZZ (metalen schild) – bescherming tegen stof en grof vuil, lage wrijving, onderhoudsvrij tot einde levensduur.

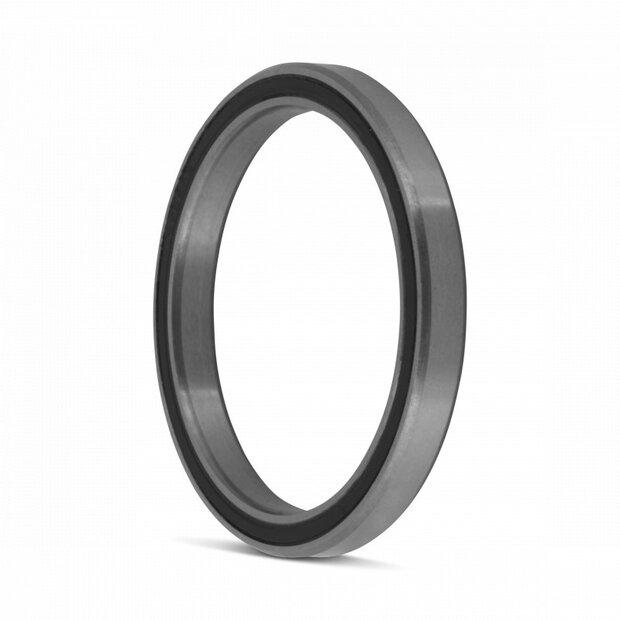

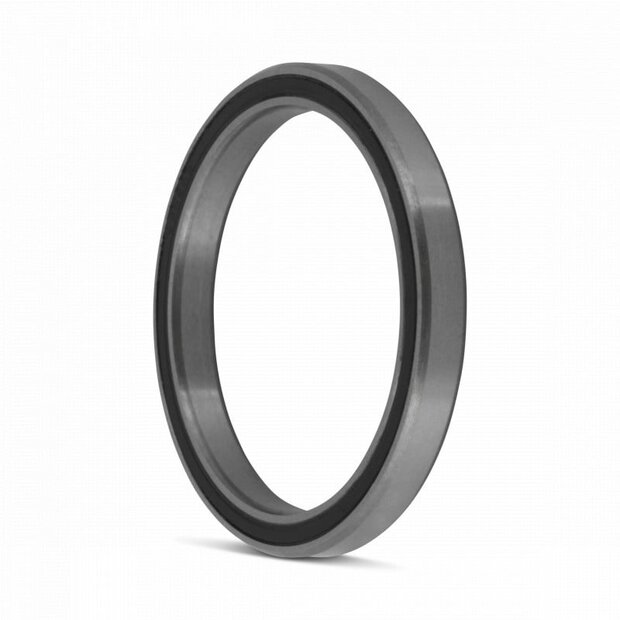

2RS (rubberafdichting) – beschermt tegen stof, vocht en fijne verontreiniging, zeer geschikt voor veeleisende omgevingen, lichte extra wrijving bij hoge toerentallen.
Dunringlagers zijn door hun lichte en slanke ontwerp geschikt voor zeer hoge toerentallen en snelle acceleraties. De lage massa vermindert belasting op aandrijvingen en lagerzittingen. Ze maken compacte behuizingsontwerpen mogelijk zonder in te leveren op nauwkeurigheid.
Het belangrijkste verschil met diepgroefkogellagers is dat dunringlagers specifiek ontwikkeld zijn voor gewicht- en ruimtebesparing in precisiesystemen, terwijl diepgroefkogellagers breder inzetbaar zijn bij hogere radiale belastingen.
Ruimtebesparend – ideaal bij beperkte inbouwmaten.
Lichtgewicht – lagere inertie voor snellere respons.
Constante doorsnede – eenvoud in ontwerp en montage.
Hoge precisie – geschikt voor nauwkeurige toepassingen.
Hoge toerentallen – lage wrijving en hoogwaardige afwerking.
Breed inzetbaar – van high-tech instrumenten tot industriële automatisering.
