51101 - IBB kogeltaatslager (12x26x9)

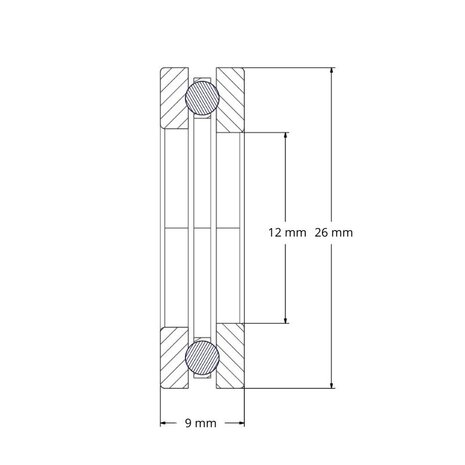

Kogeltaatslager 51101 is een enkelzijdig werkend axiaal kogellager, ook aangeduid als kogeldruklager of axiaal diepgroefkogellager. Het kogeltaatslager heeft een binnendiameter van 12 mm, een buitendiameter van 26 mm en een breedte van 9 mm. Dit lager is ontworpen om axiale belasting in één richting op te nemen. De opbouw bestaat uit een asring, een huisring en een kooi met kogels. Het ontwerp is open en wordt ongesmeerd geleverd.

Enkelzijdig werkende kogeltaatslagers kunnen uitsluitend axiaal in één richting worden belast en kunnen een as daardoor in één richting axiaal opsluiten. Radiale belasting is niet toegestaan. Door het kogelcontact zijn deze lagers, binnen de grenzen van de toegepaste smering, geschikt voor relatief hoge draaisnelheden.

De asring wordt op de as gemonteerd en draait met de as mee. De huisring heeft een asgat met een iets grotere boringdiameter, waardoor de as met speling door de huisring kan lopen. De huisring van de 51101 heeft een vlakke zitting; hierdoor kan het lager geen scheefstelling tussen as en huis compenseren.

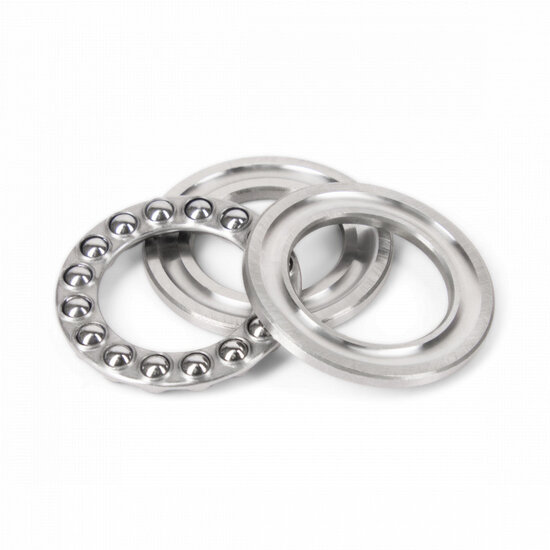

Het lager is demontabel, zodat asring, huisring en kogelkrans afzonderlijk gemonteerd kunnen worden. Tijdens de montage moet worden voorkomen dat asring en huisring worden verwisseld. Montage vereist vlakke, haakse steunvlakken en een correcte passing van as en huis conform de gewenste tolerantie. Smering is optioneel en kan worden toegepast met vet of olie, afhankelijk van toerental, temperatuur en omgevingscondities.
