Een lagerblok 25 mm is in de basis een lagerunit waarbij een lagerinsert is opgesloten in een lagerhuis, bedoeld om een as met een boring van 25 mm te ondersteunen. In de praktijk gaat de keuze zelden alleen over “25 mm”, maar vooral over de montagewijze en het onderhoudsconcept. Technici en onderhoudsmonteurs kijken naar toegankelijkheid, uitlijnruimte en afdichting. Werkvoorbereiders en inkopers willen voorspelbaarheid: standaardisatie van typen, footprint en vervangbaarheid, met zo min mogelijk varianten in de spare parts. Voor deze categorie is het logisch om te verdelen in drie hoofdgroepen: staande lagerblokken voor montage op een vlakke ondergrond, flenslagerblokken voor montage tegen een plaat of wand, en spanlagerblokken voor toepassingen waar nastellen of naspannen onderdeel is van het proces.
Let bij elk type altijd expliciet op het verschil tussen een metrische as van 25 mm en een inchmaat van 1 inch (25,4 mm). In het veld lijkt dat “bijna gelijk”, maar in montage leidt het vaak tot net-niet passen, beschadigde assen of ongewenste speling. Voor inkoop en werkvoorbereiding is dit een typische faalkans die je met één duidelijke check in de stuklijst kunt elimineren.

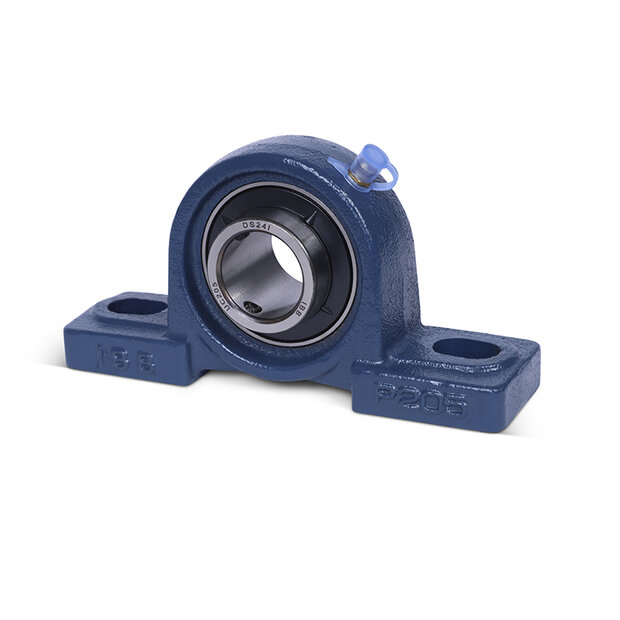

Een staand lagerblok 25 mm, vaak aangeduid als UCP of pillow block, is het meest gebruikte type lagerunit wanneer je op een horizontaal vlak monteert. Het lagerhuis heeft een voetconstructie waarmee je het op een fundatieplaat, machineframe of console bevestigt. Het ontwerp is gemaakt voor snelle montage en een hoge mate van bedrijfszekerheid in algemene machinebouw. Het lagerinsert heeft een bolvormige buitenring waardoor er in het huis statische uitlijnfouten tot een hoek van twee graden gecompenseerd kunnen worden. Dat is in de praktijk belangrijk omdat niet elk frame perfect vlak is en omdat assen in bestaande installaties zelden exact volgens tekening liggen. Staande lagerblokken zijn ideaal wanneer je een standaard en robuuste oplossing zoekt die snel te monteren én eenvoudig te vervangen is. Zeker bij lange assen met meerdere steunpunten is dit type vaak de meest logische keuze: je kunt de units eerst op één lijn positioneren, de as spanningsvrij uitlijnen en pas daarna alles definitief vastzetten, inclusief de borging op de as via de stelschroeven. In onderhoud zijn deze lagerhuizen doorgaans goed bereikbaar, waardoor inspectie, smering en vervanging meestal met minimale stilstand uitgevoerd kunnen worden. Daarnaast is de voetconstructie goed reproduceerbaar, wat het makkelijk maakt om dezelfde uitvoering over meerdere machines te standaardiseren.
Een flenslagerblok is bedoeld voor montage tegen een plaat, wand of framezijde. In plaats van een voet heeft het huis een flens waarmee je de unit frontaal bevestigt. Dit type is vooral relevant wanneer je de as door een zijwand voert, wanneer de beschikbare ruimte rondom de as beperkt is of wanneer het constructief beter uitkomt om lagerkrachten in een plaat te introduceren. Voor ontwerp, werkvoorbereiding en retrofit is het een praktische oplossing omdat je de lagerpositie op een wand kunt definiëren zonder extra consoles of horizontale montagevlakken.
Binnen flenslagerblokken kom je vaak de aanduidingen UCFA en UCHE tegen. In hoofdlijnen verschilt dit in flensvorm en boutbeeld, en daarmee in montagegedrag. UCFA wordt vaak toegepast met een flens met vier bevestigingspunten, wat een stabiele, gelijkmatige krachtverdeling geeft op de montageplaat. UCHE wordt in de praktijk vaak gekozen wanneer je met een compacter of smal boutbeeld moet werken, bijvoorbeeld doordat je beperkte plaatbreedte hebt of omdat omliggende componenten de montage beperken. Voor inkopers is het belangrijk om deze keuze te standaardiseren per machineplatform, omdat het boutpatroon direct invloed heeft op wisselbaarheid en op de voorraad die je aanhoudt.
Je kiest flenslagerblokken 25 mm wanneer montage aan de zijkant, op een frontplaat of in een framewand de meest logische of enige optie is. Denk aan machines met omkastingen, aandrijvingen waarbij je aan één zijde door een plaat naar buiten wilt, of compacte constructies waar een staand lagerblok te veel ruimte inneemt. In onderhoud heeft flensmontage een voordeel en een aandachtspunt tegelijk. Het voordeel is dat de unit vaak goed zichtbaar en bereikbaar is aan de buitenzijde van een plaat. Het aandachtspunt is dat de flensmontage de geometrie sterker “vastzet”: een scheve of vervormde montageplaat vertaalt zich direct naar uitlijnfouten. Zeker wanneer je meerdere flensunits in één lijn gebruikt, kan een kleine maatfout of plaatspanning leiden tot interne lagerbelasting die je niet direct ziet, maar wel in levensduur terugkrijgt.
De kritische zaken bij flenslagerblokken zitten daarom in het boutpatroon, de hartafstanden en de beschikbare sleutelruimte rond de flens. Werkvoorbereiding wil hier geen verrassingen: als de boutkop of moer niet bereikbaar is, wordt een eenvoudige wissel een tijdrovende klus. Ook moet je rekening houden met ruimte voor afdichting en eventuele smering; in krappe opstellingen kan een smeernippel of beschermkap net in conflict komen met de omgeving. Tot slot geldt hier net zo goed dat afdichting en materiaalkeuze doorslaggevend zijn bij vocht, stof of reiniging, omdat flensunits vaak op plekken zitten waar vuil zich ophoopt of waar reiniging direct op de unit wordt gericht.
Een spanlagerblok 25 mm, vaak aangeduid als UCT of take-up unit, is een lagerunit die niet alleen ondersteunt, maar ook verstelbaarheid biedt om spanning te zetten of te corrigeren. Het huis is ontworpen om langs een geleiding te kunnen verplaatsen, zodat je de positie van de as kunt aanpassen. Dit is essentieel in systemen waar riemen, kettingen of banden rekken of slijten en waar de spanning gedurende de levensduur opnieuw ingesteld moet worden. In tegenstelling tot “vaste” lagerblokken is nastellen bij dit type geen incident, maar onderdeel van normaal beheer.
Je kiest een UCT 25 mm wanneer je transportbanden op spanning moet houden, kettingaandrijvingen moet kunnen nastellen of wanneer proceszekerheid afhankelijk is van een correcte spanning. Voor onderhoud is dit type aantrekkelijk omdat je spanning kunt corrigeren zonder ingrijpende demontage. Voor productie is het aantrekkelijk omdat een juiste spanning scheefloop, slip en extra lagerbelasting vermindert. Voor werkvoorbereiding is het belangrijk omdat je het spanningsconcept al in de machine-opbouw vastlegt: je bepaalt waar de nastelpunten zitten, hoeveel bereik nodig is en hoe de borging uitgevoerd wordt. Voor inkoop telt hier dat de unit niet alleen op lagerkwaliteit beoordeeld moet worden, maar ook op constructieve stabiliteit van het huis en de geleiding, omdat die de nastelbaarheid in de praktijk bepaalt.
De grootste faalpunten bij spanlagerblokken zijn een onvoldoende verstelbereik, een geleiding die niet parallel loopt en een borging die in bedrijf terugloopt door trilling. Als het bereik te klein is, sta je na korte tijd “aan het einde van de slag” en moet je alsnog ombouwen. Als de geleiding niet goed is, trek je de as scheef, wat leidt tot scheefloop van band of ketting en extra radiale belasting op het lager. Als de borging niet solide is, verandert de spanning tijdens bedrijf en krijg je wisselende belasting, wat zowel de aandrijving als het lager versneld slijt. Ook de onderconstructie is hier cruciaal: een te slappe montageplaat buigt onder nastelkracht, waardoor je instelt op een bewegend referentievlak. Dat merk je vaak pas wanneer spanning na korte tijd weer weg is of wanneer de band onvoorspelbaar loopt.
Boring/asmaat: 25 mm (metrisch of inch)
Bevestiging op de as: stelschroeven vs excenterklem vs adapterbus (als relevant)
Behuizingsmateriaal: gietijzer / RVS / kunststof
Afdichtingen: 2RS, labyrint, stof-/waterbescherming (gebruikssituatie)
Smering: nasmeerbaar (vetnippel) vs onderhoudsvrij
Speling/uitlijningsmogelijkheid: zelfinstellend insert (typisch bij UC-inserts)
