51105 - IBB kogeltaatslager (25x42x11)

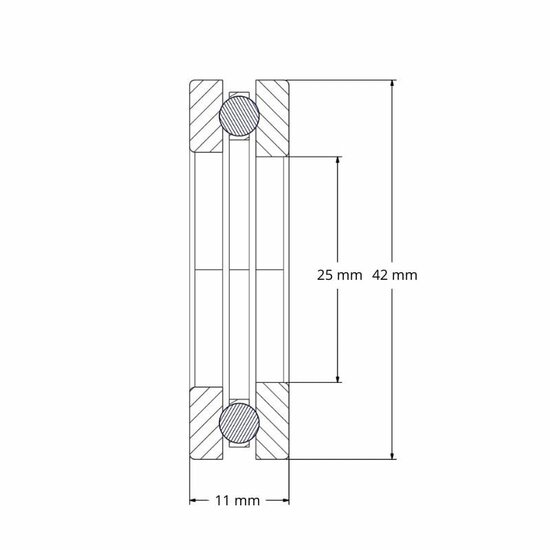

Kogeltaatslager 51105 is een enkelzijdig werkend axiaal kogellager. Het wordt ook aangeduid als kogeldruklager of axiaal diepgroefkogellager. Het kogeltaatslager heeft een binnendiameter van 25 mm, een buitendiameter van 42 mm en een breedte van 11 mm. Het lager is bedoeld voor het opnemen van axiale belasting in één richting. De constructie bestaat uit een asring, een huisring en een kooi met kogels. Het betreft een open uitvoering en het lager wordt ongesmeerd geleverd.

Enkelzijdig werkende kogeltaatslagers mogen uitsluitend axiaal in één richting worden belast. Daarmee kunnen zij een as alleen in die richting axiaal opsluiten. Radiale belasting is niet toegestaan. Door het kogelcontact zijn deze lagers, binnen de grenzen van de toegepaste smering, geschikt voor relatief hoge toerentallen.

De asring wordt op de as gemonteerd en draait met de as mee. De huisring heeft een boring met een iets grotere diameter, waardoor de as met speling door de huisring kan lopen. De huisring van de 51105 heeft een vlakke zitting. Hierdoor kan het lager geen scheefstelling tussen as en huis compenseren.

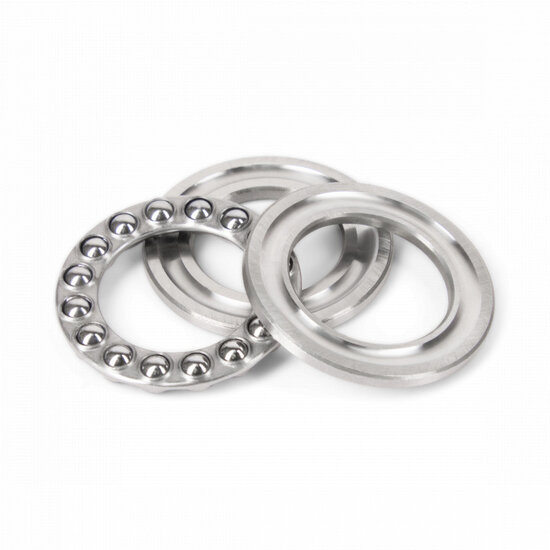

Het lager is demontabel, waardoor de asring, huisring en kogelkrans afzonderlijk kunnen worden gemonteerd. Tijdens montage moet worden voorkomen dat de asring en huisring worden verwisseld. Montage vereist vlakke, haakse steunvlakken en een passende passing van as en huis volgens de gewenste tolerantie. Smering is optioneel en kan met vet of olie worden toegepast, afhankelijk van toerental, temperatuur en omgevingscondities.
