51106 - IBB kogeltaatslager (30x47x11)

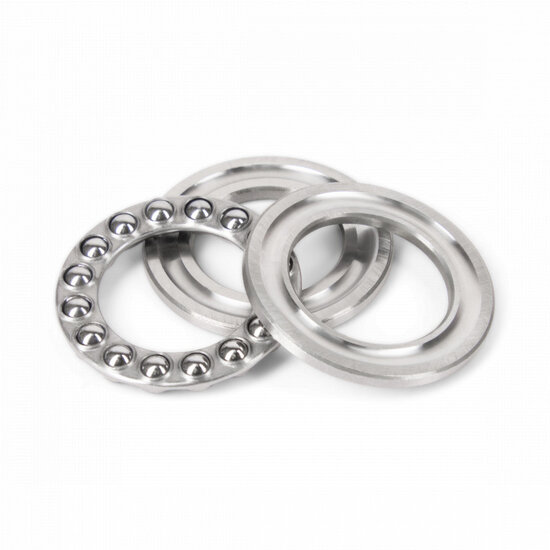

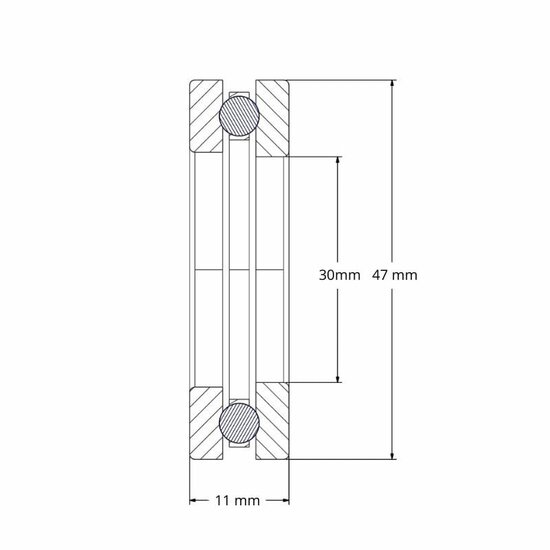

De 51106 is een enkelzijdig axiaal kogellager, ook bekend als kogeldruklager of axiaal diepgroefkogellager. Het kogeltaatslager heeft een binnendiameter van 30 mm, een buitendiameter van 47 mm en een breedte van 11 mm. Het lager is ontworpen om axiale krachten in één richting op te nemen. De opbouw bestaat uit een asring, een huisring en een kooi met kogels. Het betreft een open uitvoering en het lager wordt geleverd zonder smering.

Enkelzijdig werkende kogeltaatslagers zijn uitsluitend geschikt voor axiale belasting in één richting. Hierdoor kan de as alleen in die richting axiaal worden gefixeerd. Radiale belasting is niet toegestaan. Door het kogelcontact is dit lagertype, afhankelijk van de gekozen smering, toepasbaar bij relatief hoge toerentallen.

De asring wordt op de as geplaatst en draait mee met de as. De huisring heeft een boring met een iets grotere diameter, zodat de as met speling door de huisring kan lopen. Bij de 51106 is de zitting van de huisring vlak. Daardoor kan het lager geen scheefstand tussen as en huis opvangen.

Het axiale taatslager is demontabel, waardoor asring, huisring en kogelkrans afzonderlijk te monteren zijn. Tijdens de montage moet worden voorkomen dat de ringen worden verwisseld. Voor een correcte montage zijn vlakke, haakse steunvlakken en een juiste passing van as en huis volgens de gewenste tolerantie vereist. Smering is optioneel en kan worden uitgevoerd met vet of olie, afhankelijk van toerental, temperatuur en de omgevingscondities.
