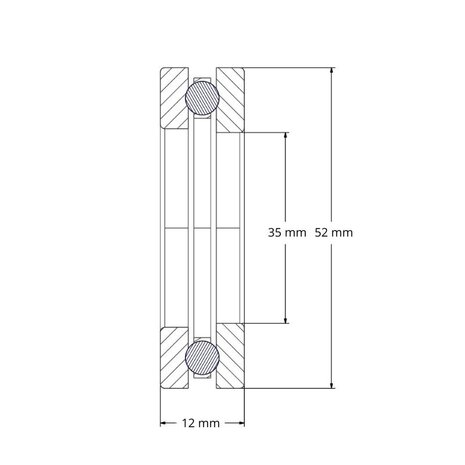

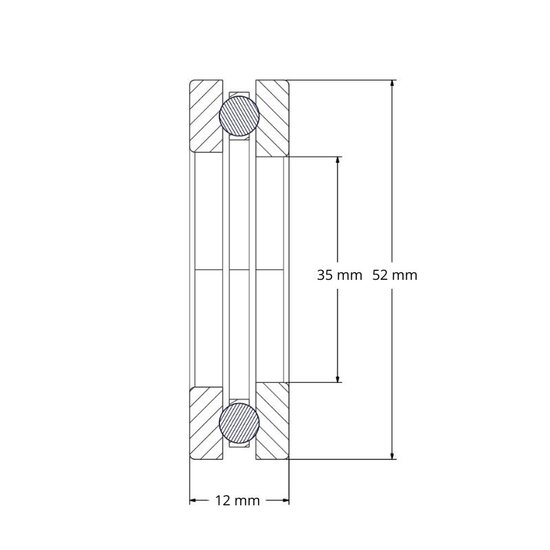

51107 - IBB kogeltaatslager (35x52x12)

Kogeltaatslager 51107 is een enkelzijdig werkend axiaal kogellager. Dit lager wordt ook genoemd: kogeldruklager of axiaal diepgroefkogellager. Het is bedoeld voor het opnemen van axiale belasting in één richting. De uitvoering bestaat uit een asring, een huisring en een kooi met kogels. Het lager is open uitgevoerd en wordt zonder smering geleverd.

Dit type lager kan alleen axiale krachten in één richting opnemen. Hierdoor kan de as ook alleen in die richting axiaal worden opgesloten. Radiale belasting is niet toegestaan. Door de kogelbaan is het lager, binnen de grenzen van de toegepaste smering, geschikt voor relatief hoge toerentallen.

De asring wordt op de as gemonteerd en draait met de as mee. De huisring heeft een iets ruimere boring, waardoor de as met speling door de huisring kan lopen. De huisring van de 51107 heeft een vlakke zitting. Hierdoor is compensatie van scheefstand tussen as en huis niet mogelijk.

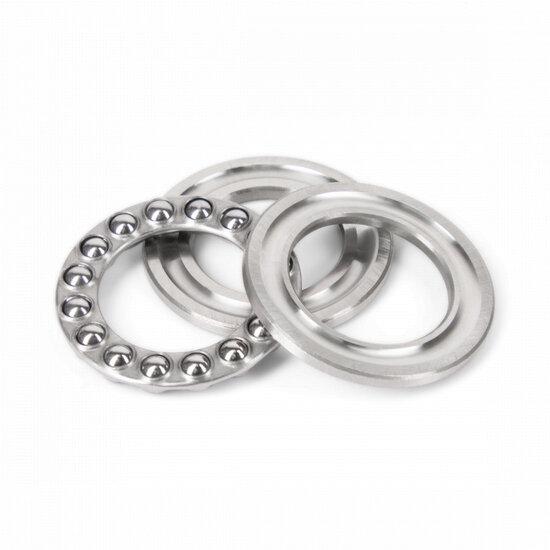

Het taatslager is in onderdelen te scheiden, zodat asring, huisring en kogelkrans afzonderlijk gemonteerd kunnen worden. Tijdens montage moet worden voorkomen dat de asring en huisring worden omgewisseld. Voor een correcte montage zijn vlakke, haakse steunvlakken en een juiste passing van as en huis volgens de gewenste tolerantie noodzakelijk. Smering is optioneel en kan worden uitgevoerd met vet of olie, afhankelijk van toerental, temperatuur en omgevingscondities.
