51108 - IBB kogeltaatslager (40x60x13)

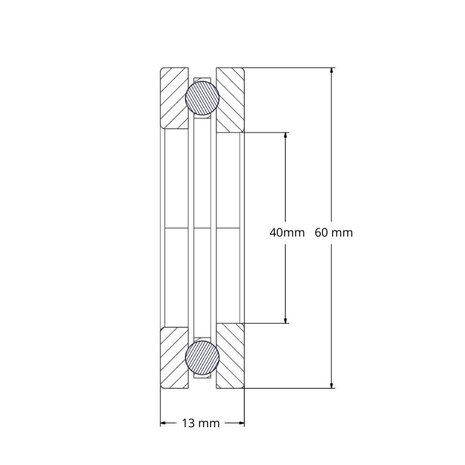

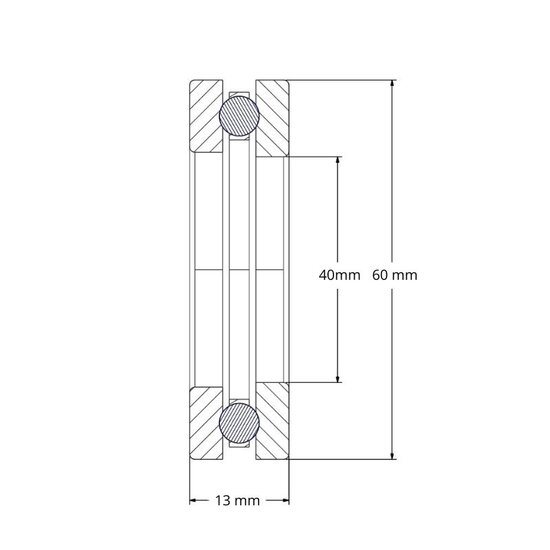

De 51108 is een enkelzijdig werkend axiaal kogeltaatslager. Dit lager wordt ook aangeduid als kogeldruklager of axiaal diepgroefkogellager. Het kogeltaatslager heeft een binnendiameter van 40 mm, een buitendiameter van 60 mm en een breedte van 13 mm. Het is bedoeld om axiale krachten in één richting op te nemen. De constructie bestaat uit een asring, een huisring en een kooi met kogels. Het betreft een open uitvoering en het lager wordt ongesmeerd geleverd.

Enkelzijdig werkende kogeltaatslagers mogen alleen axiaal in één richting worden belast. Hierdoor kan de as uitsluitend in die richting axiaal worden vastgehouden. Radiale belasting is niet toegestaan. Door het kogelcontact is het lager, afhankelijk van de toegepaste smering, geschikt voor relatief hoge toerentallen.

De asring wordt op de as gemonteerd en draait mee met de as. De huisring heeft een boring met een iets grotere diameter, waardoor de as met speling door de huisring kan lopen. De huisring van de 51108 heeft een vlakke zitting. Daardoor kan het lager geen scheefstand tussen as en huis compenseren.

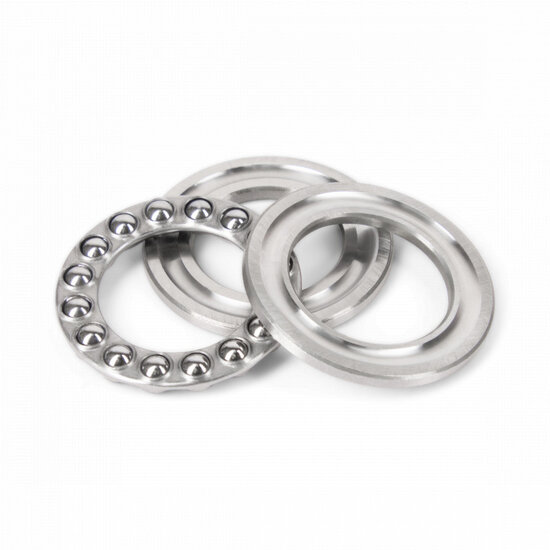

Het lager is demontabel, waardoor de asring, huisring en kogelkrans afzonderlijk kunnen worden gemonteerd. Tijdens de montage moet worden voorkomen dat de ringen worden verwisseld. Een correcte montage vereist vlakke en haakse steunvlakken en een passende passing van as en huis volgens de gewenste tolerantie. Smering is optioneel en kan worden toegepast met vet of olie, afhankelijk van toerental, temperatuur en omgevingscondities.
