51110 - IBB kogeltaatslager (50x70x14)

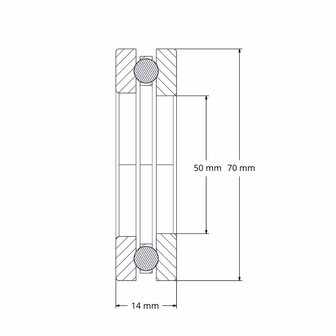

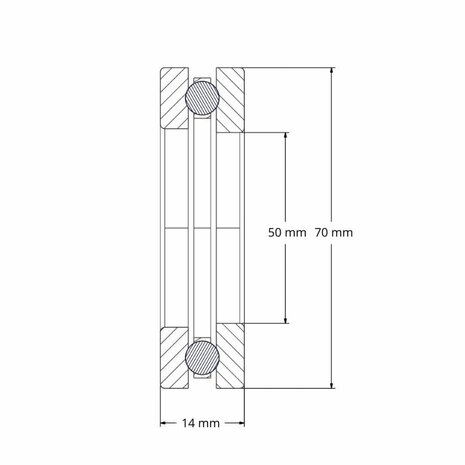

De 5111- is een enkelzijdig axiaal kogellager. Dit lager staat ook bekend als kogeldruklager of axiaal diepgroefkogellager. Het kogeltaatslager heeft een binnendiameter van 50 mm, een buitendiameter van 70 mm en een breedte van 14 mm. Het is bedoeld om axiale belasting in één richting op te nemen. Het lager bestaat uit een asring, een huisring en een kooi met kogels. De uitvoering is open en wordt geleverd zonder smering.

Enkelzijdig werkende kogeltaatslagers zijn alleen geschikt voor axiale belasting in één richting. Ze kunnen de as daardoor ook slechts in die richting axiaal opsluiten. Radiale belasting is niet toegestaan. Door het contact tussen kogels en loopbanen is het lager, afhankelijk van de toegepaste smering, geschikt voor relatief hoge toerentallen.

De asring wordt op de as gemonteerd en draait mee met de as. De huisring heeft een boring die iets groter is, zodat de as met speling door de huisring kan lopen. De huisring van de 51110 heeft een vlakke zitting. Hierdoor kan het lager geen scheefstand tussen as en huis compenseren.

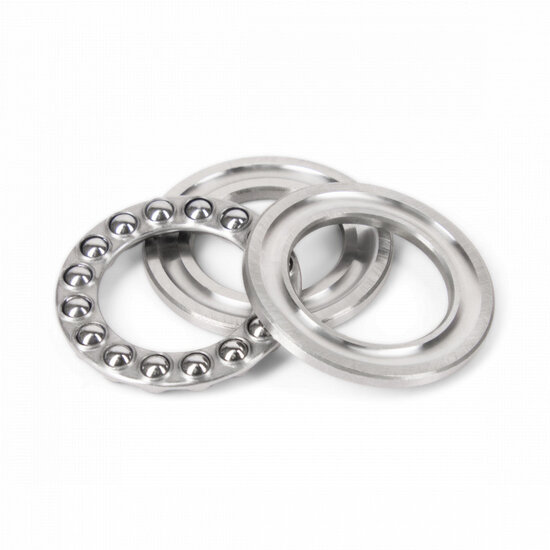

Het lager is demontabel, waardoor de asring, huisring en kogelkrans afzonderlijk te monteren zijn. Tijdens montage moet worden voorkomen dat de ringen worden verwisseld. Voor een juiste montage zijn vlakke, haakse steunvlakken nodig en een correcte passing van as en huis volgens de gewenste tolerantie. Smering is optioneel en kan met vet of olie worden uitgevoerd, afhankelijk van toerental, temperatuur en omgevingscondities.
