51113 - IBB kogeltaatslager (65x90x18)

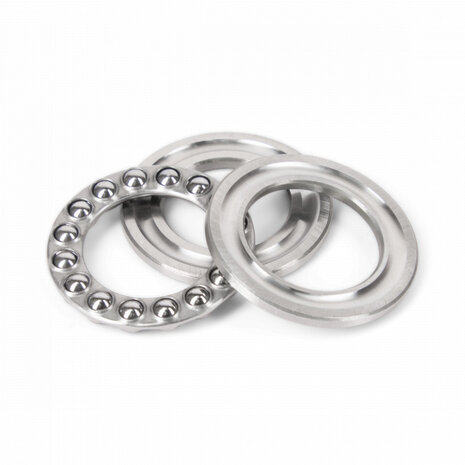

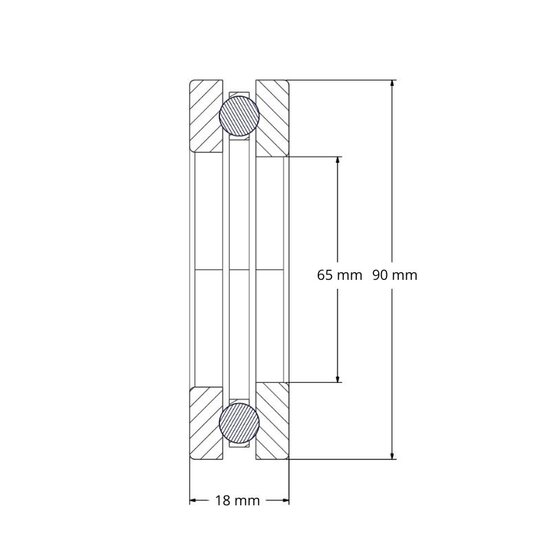

De 51113 is een enkelzijdig werkend axiaal kogellager, ook aangeduid als kogeldruklager of axiaal diepgroefkogellager. Het kogeltaatslager heeft een binnendiameter van 65 mm, een buitendiameter van 90 mm en een breedte van 18 mm. Het is ontworpen om axiale belasting in één richting op te nemen. Het bestaat uit een asring, een huisring en een kooi met kogels. De uitvoering is open en wordt geleverd zonder smeermiddel.

Enkelzijdig werkende kogeltaatslagers mogen uitsluitend axiaal in één richting worden belast. Daarmee kan de as alleen in die richting axiaal worden opgesloten. Radiale belasting is niet toegestaan. Door het kogelcontact is dit lagertype, binnen de grenzen van de toegepaste smering, geschikt voor relatief hoge toerentallen.

De asring wordt op de as gemonteerd en draait mee met de as. De huisring heeft een boring met een iets grotere diameter, zodat de as met speling door de huisring kan lopen. De huisring van de 51113 heeft een vlakke zitting. Hierdoor kan het lager geen scheefstand tussen as en huis compenseren.

Het lager is demontabel, waardoor asring, huisring en kogelkrans afzonderlijk kunnen worden gemonteerd. Tijdens de montage moet worden voorkomen dat de ringen worden verwisseld. Een correcte montage vereist vlakke, haakse steunvlakken en een passende passing van as en huis volgens de gewenste tolerantie. Smering is optioneel en kan worden toegepast met vet of olie, afhankelijk van toerental, temperatuur en omgevingscondities.
