51114 - IBB kogeltaatslager (70x95x18)

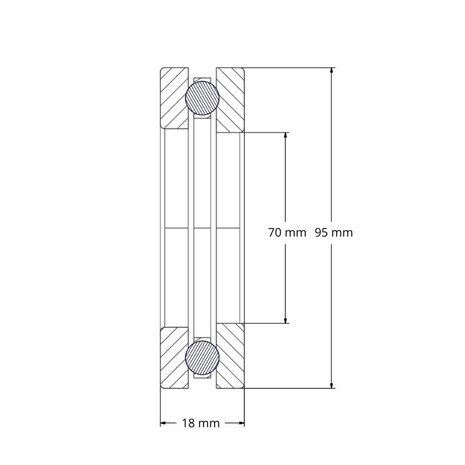

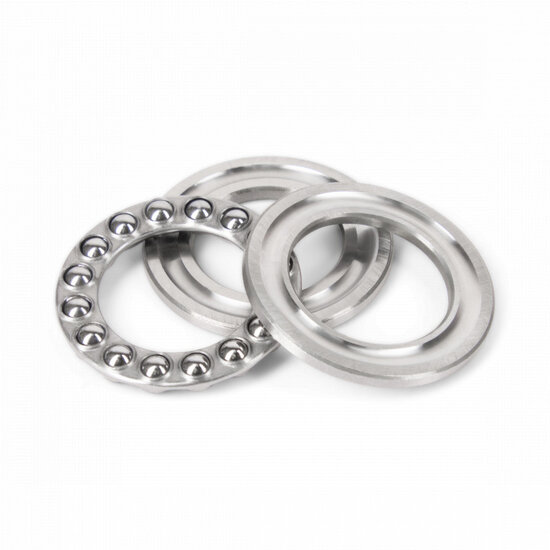

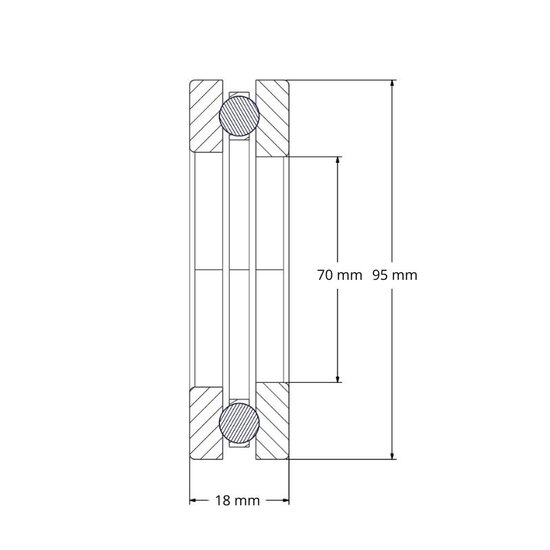

Kogeltaatslager 51114 is een enkelzijdig werkend axiaal kogellager. Dit lager wordt ook aangeduid als kogeldruklager en als axiaal diepgroefkogellager. Het kogeltaatslager heeft een binnendiameter van 70 mm, een buitendiameter van 95 mm en een breedte van 18 mm. Het is ontworpen om axiale krachten in één richting op te nemen. De samenstelling bestaat uit een asring, een huisring en een kooi met kogels. Het gaat om een open uitvoering die zonder smering wordt geleverd.

Een enkelzijdig kogeltaatslager mag uitsluitend axiaal in één richting worden belast. Het lager kan de as daardoor alleen in die richting axiaal opsluiten. Radiale belasting is niet toegestaan. Door het kogelcontact is het lager, afhankelijk van de toegepaste smering, geschikt voor relatief hoge toerentallen.

De asring wordt op de as gemonteerd en draait met de as mee. De huisring heeft een boring met een iets grotere diameter, waardoor de as met speling door de huisring kan lopen. Bij type 51114 is de zitting van de huisring vlak. Hierdoor kan het lager geen scheefstand tussen as en huis compenseren.

Het lager is demontabel, zodat asring, huisring en kogelkrans afzonderlijk kunnen worden gemonteerd. Tijdens de montage moet worden voorkomen dat asring en huisring worden verwisseld. Voor een correcte montage zijn vlakke, haakse steunvlakken nodig en een juiste passing van as en huis volgens de gewenste tolerantie. Smering is optioneel en kan met vet of olie worden uitgevoerd, afhankelijk van toerental, temperatuur en omgevingscondities.
