SBFW 204 - IBB ovaal lagerblok 20 mm

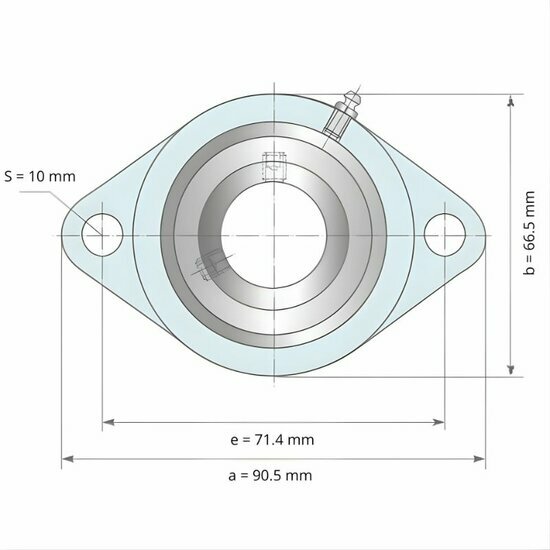

Het ovale flenslagerblok SBFW 204 heeft ook de naam UBFW 204 of ASFW204 en bestaat uit een SB204 insertlager met asgat 20 mm, geplaatst in een FW204 lagerhuis met twee montagegaten. De unit is geschikt voor vlakke bevestiging en biedt betrouwbare ondersteuning bij beperkte montageruimte. Dankzij de compactere bouwvorm dan een standaard UCFL204 lagerblok past deze unit eenvoudig in krappe inbouwsituaties.

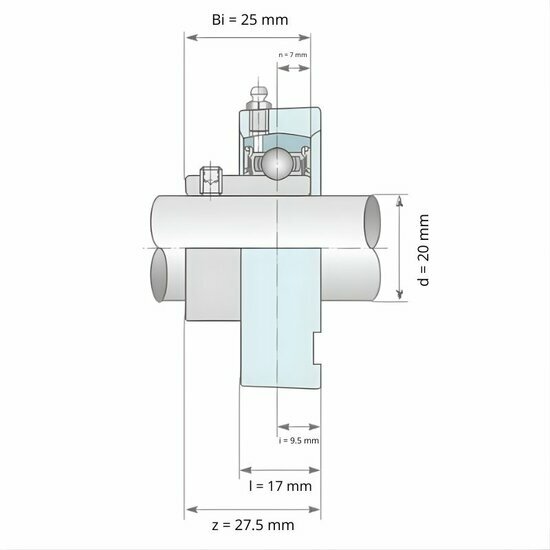

Het smalle, ovale lagerhuis is vervaardigd uit gietijzer en verdeelt de krachten over twee bevestigingspunten. De bolle buitenring van het SB204 lager corrigeert statische uitlijnfouten tot 2°. De verbrede binnenring is voorzien van twee stelschroeven voor een stevige klemming op de as.

Het lager is voorgesmeerd en heeft dubbele lipafdichtingen die vuil buiten houden. Via de geïntegreerde smeernippel kan aanvullend vet worden ingebracht. Het flenslagerblok 20 mm is geschikt voor gematigde belastingen waar weinig ruimte is voor flensmontage, zoals bij transportlijnen, compacte installaties of lichte mechanische constructies.
