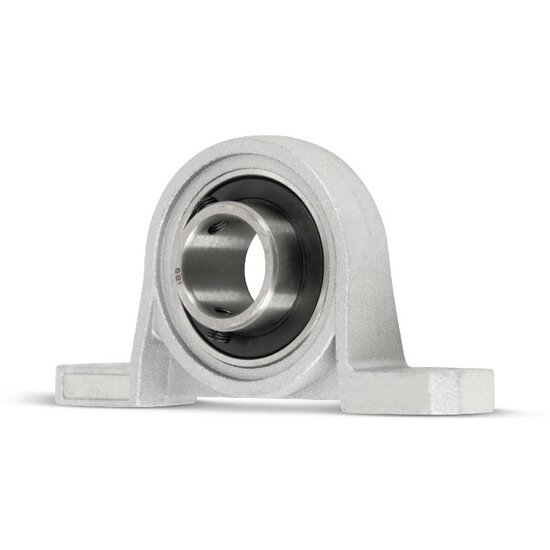

SS UP 006 - IBB rvs lagerblok 30 mm met excenterring

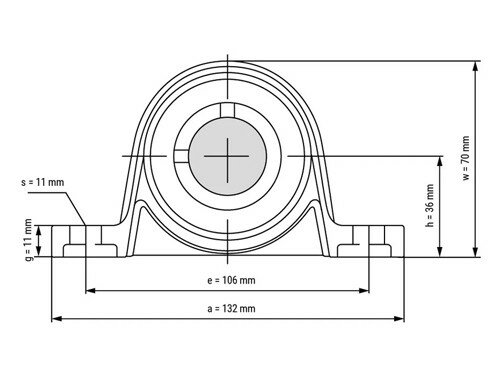

De SS UP 006 is een roestvaststalen lagerblok dat is ontworpen voor montage op vlakke oppervlakken in omgevingen waar een goede reinigbaarheid en corrosiebestendigheid vereist zijn. Dankzij de compacte afmetingen is het lagerblok geschikt voor lichte constructies en toepassingen waarbij de beschikbare inbouwruimte beperkt is. De lagerunit bestaat uit een SP 006 lagerhuis en een SU 006 insertlager met een asgat van 30 mm.

Het lagerhuis is vervaardigd uit AISI 304 roestvast staal en het insertlager uit AISI 420C. Deze materiaalcombinatie maakt het lagerblok geschikt voor gebruik in natte omgevingen en chemisch belaste installaties, zoals voedselverwerkende machines, waslijnen en roestvaststalen transportconstructies. Het lager is voorzien van dubbele lipafdichtingen, voorgesmeerd met H1-foodgrade vet en uitgerust met een smeernippel voor aanvullende smering. Het gladde oppervlak van de roestvaststalen behuizing beperkt vuilaanhechting en vereenvoudigt de reiniging tussen productierondes.

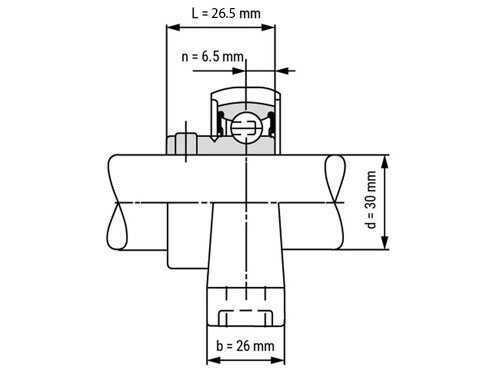

Het insertlager kan statische uitlijnfouten tot 2° opvangen, waardoor kleine afwijkingen tijdens de montage eenvoudig kunnen worden gecompenseerd. Het SU 006 insertlager wordt met een excentrische borgring op de as vastgezet. Na het plaatsen van het lager wordt de excenterring in de normale draairichting van de as verdraaid. Hierdoor klemmen de excenterring en de verlengde binnenring zich stevig om de as. Vervolgens wordt de excenterring met één stelschroef geborgd, zodat deze tijdens het gebruik niet kan losdraaien.
